rmDATA 3DWorx

Traiter les nuages de points de façon intuitive et efficace

Avec rmDATA 3DWorx, nous proposons l’outil le plus moderne et le plus efficace pour dériver des géométries pertinentes à partir de balayages laser. Le logiciel propose tout le flux de travail, du balayage au produit terminé pour un client. De plus, il répond aux exigences géodésiques de qualité vérifiable et de justification des résultats de l’évaluation.

Un des domaines d’application principaux est la mensuration de construction. En intérieur, on utilise également des scanners mobiles. Après une correction, les données obtenues sont fusionnées avec des données d’extérieur via un enregistrement, sans que leur qualité ne soit affectée. Les résultats du nuage de points sont des plans d’étage, des plans de façade et des coupes verticales.

Exactitude géodésique

rmDATA 3DWorx vous guide pas à pas vers l’objectif visé et vous assiste à l’aide d’automatismes utiles et d’aides intelligentes à la construction. La qualité des résultats est suivie et affichée de façon claire de la première dérivation d’une ligne jusqu’à l’exportation pour le DAO. Vous savez ainsi toujours si vous respectez les précisions demandées. Pour le Building Information Modeling (BIM) dans le domaine de la construction, vous dérivez la base géométrique des nuages de points et transférez les données géométriques vers votre logiciel BIM via l’interface IFC, dans le respect de la norme.

Vos avantages:

  • Le chemin le plus court pour aller du nuage de points au plan ou au modèle
  • Déclarations transparentes sur l’exactitude des plans et modèles dérivés
  • Processus de travail intuitifs - les données et les étapes de travail sont préparées de façon optimale pour l’utilisateur
  • «Time to start» court avec installation en un seul clic et paramètres par défaut spécifiques
  • La structure modulaire permet un développement continu, en tenant compte des défis pratiques de nos clients

Points forts du produit

(Kopie 24)

[Translate to Französisch:]

Interaktive, Hardware-Beschleunigte 3D-Anzeige von Punktwolken beliebiger Größe

(Kopie 25)

[Translate to Französisch:]

Cloud-to-Cloud Punktwolken-Registrierung verschiedener Sensoren und verschiedener Qualität

(Kopie 22)

[Translate to Französisch:]

Interaktive Schnitte mit automatischer Vektorisierung, unterstützt durch 3D-Ebenen

(Kopie 23)

[Translate to Französisch:]

3D- und 2D-Messungen in der Punktwolke und in abgeleiteten Elementen

(Kopie 3)

[Translate to Französisch:]

Konstruktion von IFC Standard-Elementen auf Basis von Ebenen in der Punktwolke

(Kopie 21)

[Translate to Französisch:]

Berechnung und Auswertung digitaler Geländemodelle auf Rasterbasis

Détails du produit

La voie de la facilité

Avec rmDATA 3DWorx, vous pouvez atteindre le résultat souhaité plus facilement. Des étapes de travail clairement définies résument clairement toutes les fonctions et calculs nécessaires. Le logiciel comprend les fonctions suivantes

[Translate to Französisch:] Verarbeitung und Darstellung von Punktwolken

(Kopie 26)

[Translate to Französisch:]

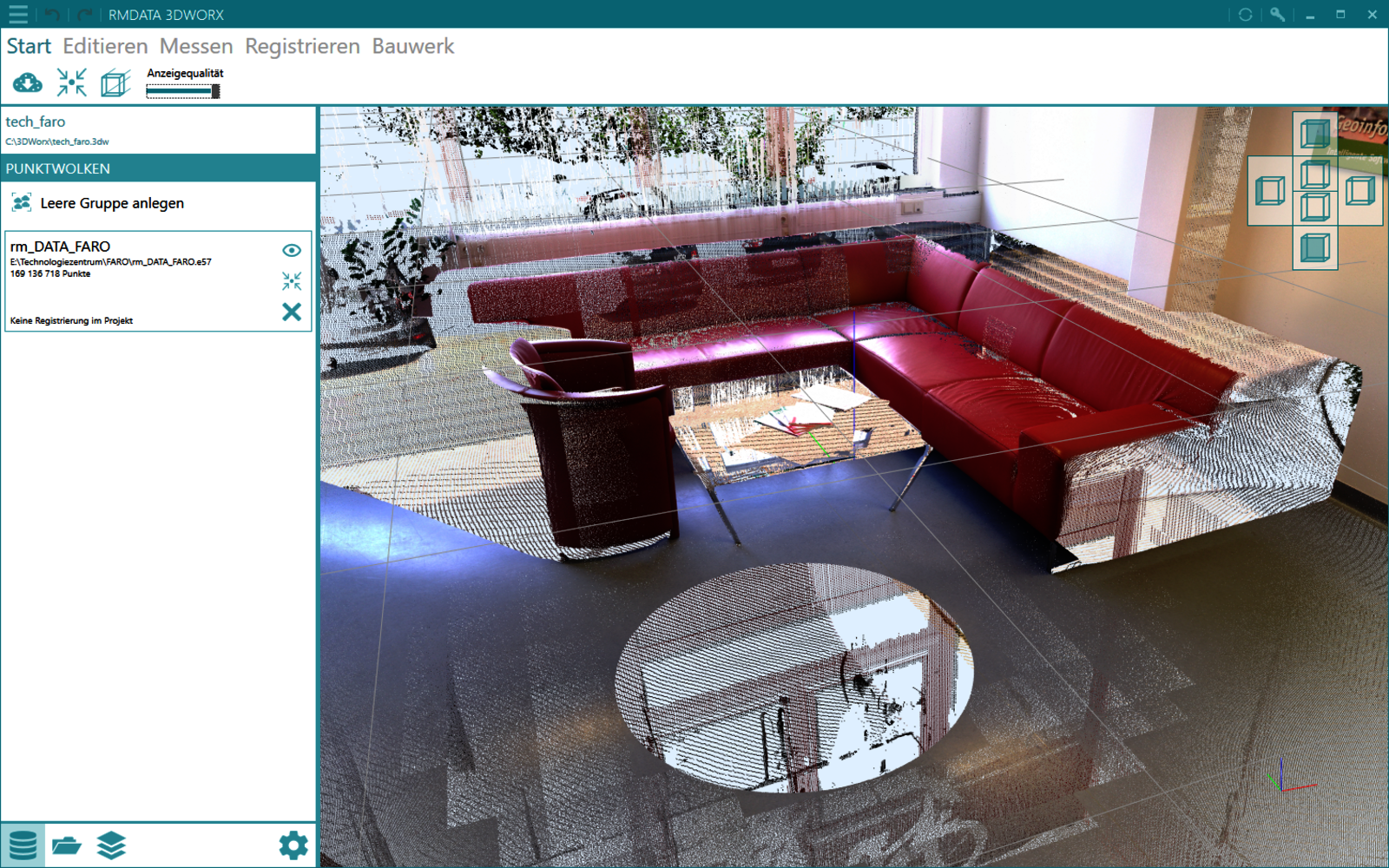

  • Verarbeiten Sie beliebige Punktwolken-Daten in den Formaten „E57“, „LAS“, „LAZ“ und „PTS“. Das ermöglicht die gemeinsame Nutzung von Daten unterschiedlicher Herkunft und Qualität innerhalb einer Anwendung - unabhängig vom Geräte-Hersteller
  • Betrachten Sie Punktwolken beliebiger Größe in der für den jeweiligen Arbeitsschritt optimalen Ansicht.
  • Nutzen Sie moderne Grafik-Hardware für die beschleunigte 3D-Anzeige, um in jeder Situation flüssig mit den Daten zu interagieren.

(Kopie 27)

[Translate to Französisch:]

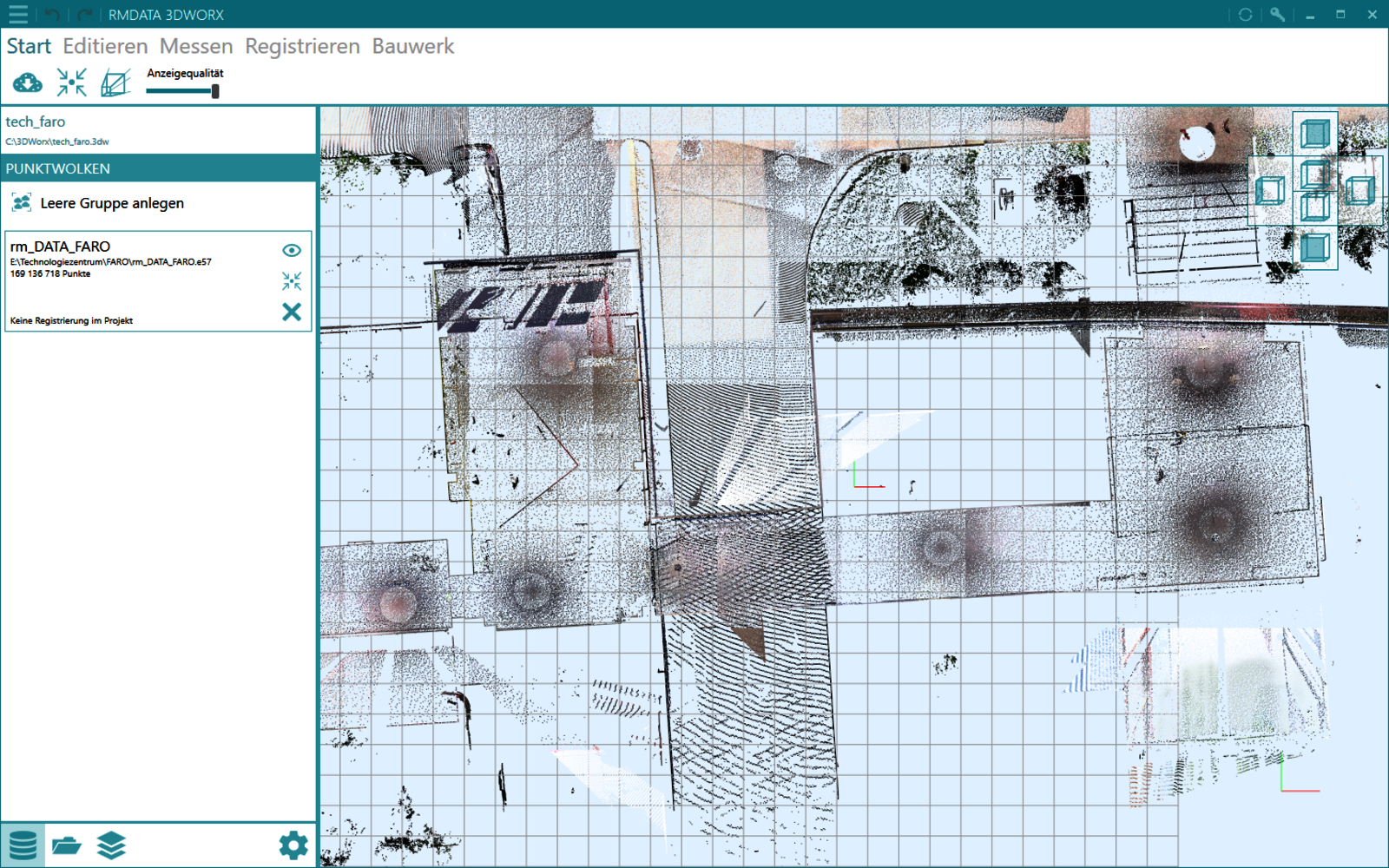

  • Erzeugen Sie dynamisch orthogonale Ansichten aus beliebigen Kamera-Positionen. In vielen Fällen bietet eine Parallelprojektion höheren Nutzen.
  • Navigieren Sie im Datenbestand unter Anderem mit Hilfe von Standard-Ansichten, um rasch den gewünschten Ausschnitt in der Punktwolke zu finden.

(Kopie 28)

[Translate to Französisch:]

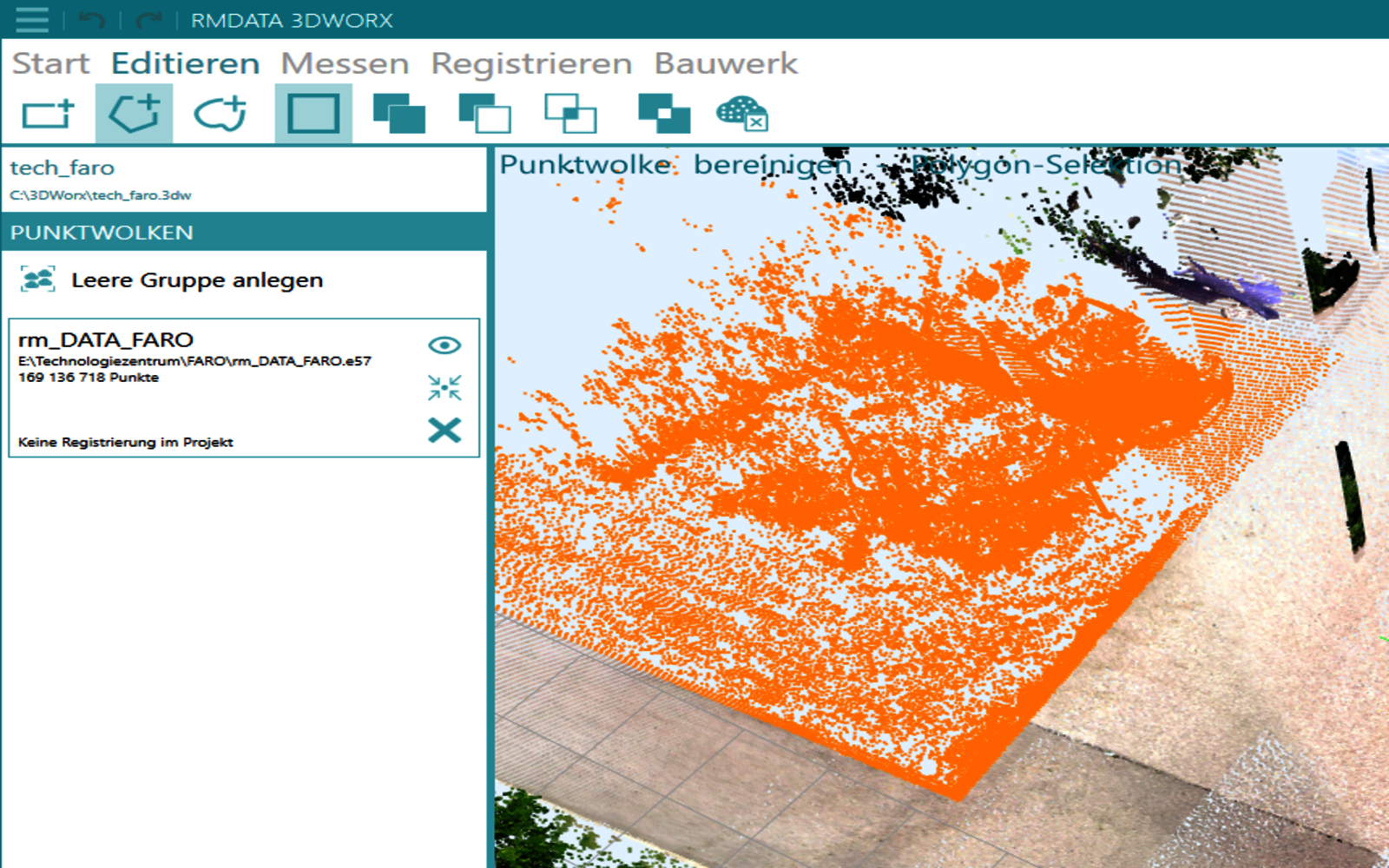

  • Bereinigen Sie Ihre Punktwolken mit Hilfe von 3D-Mengenoperationen (Verschnitt, Vereinigung, ...), um den Datensatz optimal auf die folgenden Arbeitsschritte vorzubereiten.
  • Alle Bereinigungsschritte können auch zurückgenommen und wiederholt werden („Undo“, "Redo" für Punktwolkenoperationen). Das hilft Ihnen, falls Sie unbeabsichtigt wertvolle Bereiche entfernt haben.

(Kopie 29)

[Translate to Französisch:]

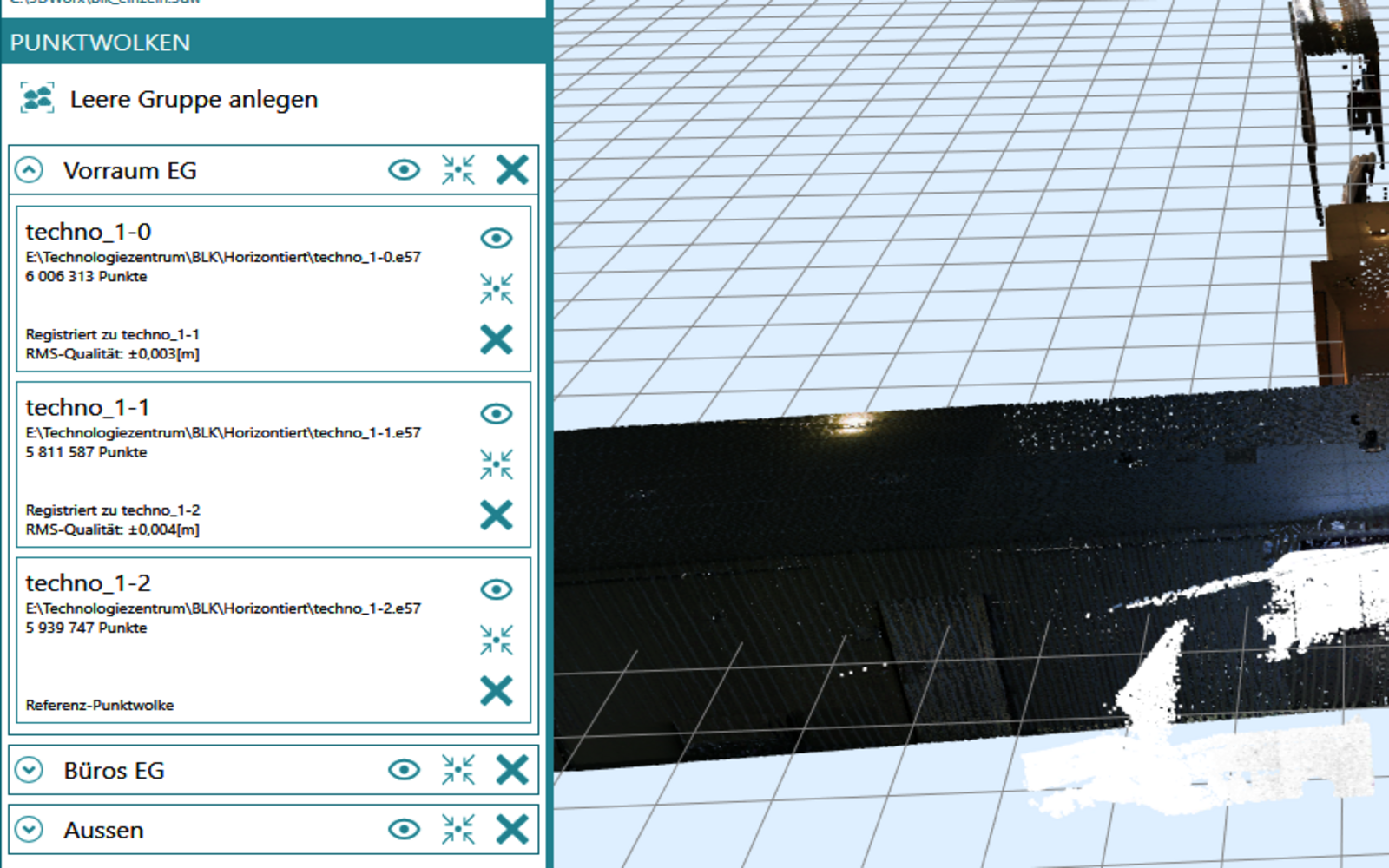

  • Behalten Sie den Überblick, auch wenn Sie mit vielen einzelnen Scans arbeiten. Gruppieren Sie die Scans thematisch oder räumlich, um diese gemeinsam ein- oder auszublenden.

[Translate to Französisch:] Schnitte und Planausgabe

(Kopie 30)

[Translate to Französisch:]

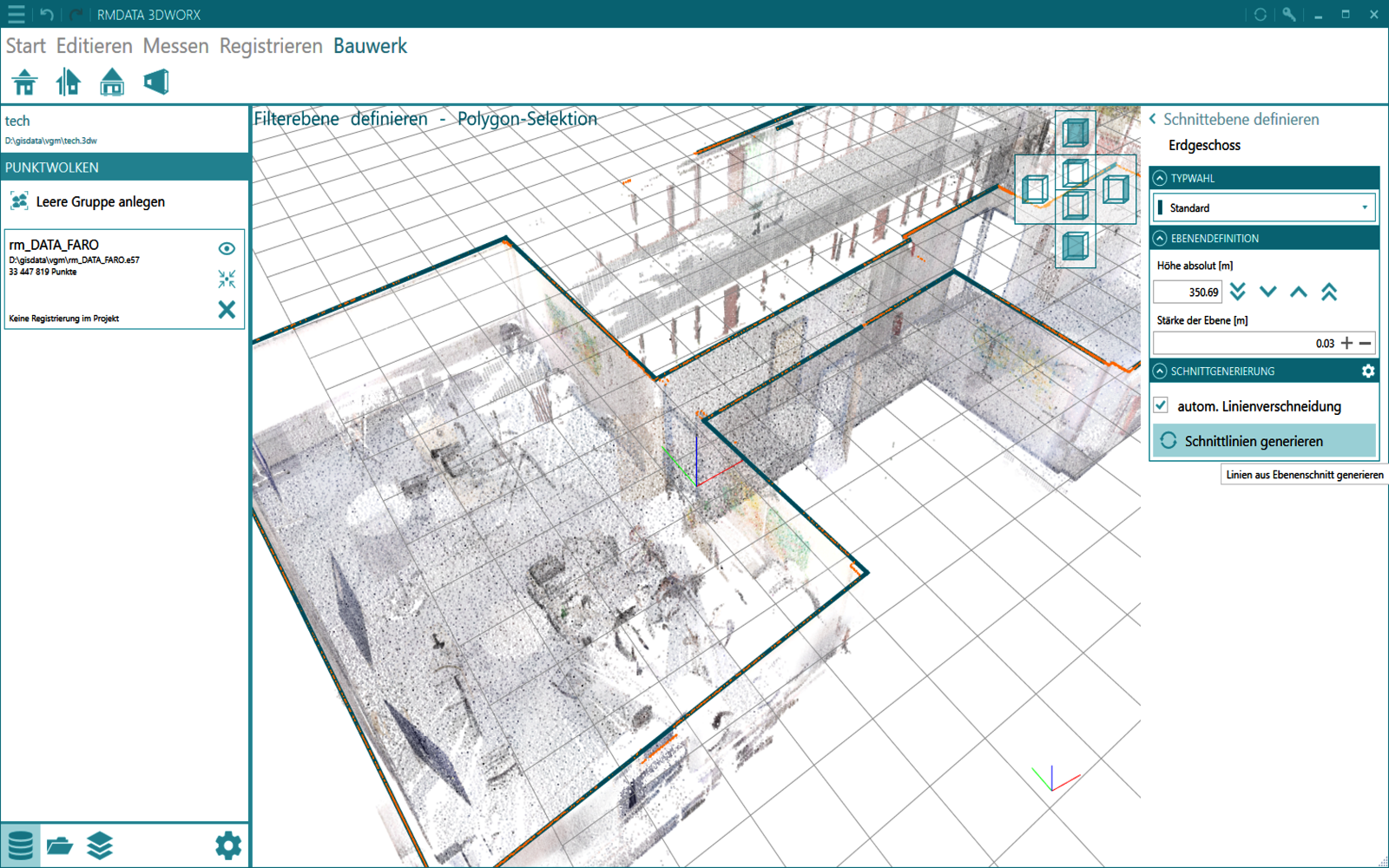

  • Definieren Sie Schnittebenen interaktiv direkt in der gewünschten 3D-Ansicht, um optimale Schnittlinien für die weitere Verarbeitung abzuleiten.
  • Horizontale und vertikale Schnittebenen können auf Basis von flexiblen Parametern erstellt werden, um alle möglichen Szenarien abzudecken.
  • Nutzen Sie die automatische Vektorisierung sowie die automatische Linienverschneidung. Damit reduziert sich Ihr manueller Aufwand für die Linien-Generierung wesentlich.

(Kopie 31)

[Translate to Französisch:]
  • Erfassen und bearbeiten Sie Höhenmarkierungen (Höhenkoten) in Schnitt-Workflows. Alle Höhenwerte beziehen sich dabei optional auf eine Referenzhöhe (z. B.: fertige Fußboden-Oberkante im Eingangsbereich). Diese Zusatzdaten landen natürlich auch in der exportierten Plangrundlage, um die anschließende Ausgestaltung zu vereinfachen.

(Kopie 32)

[Translate to Französisch:]

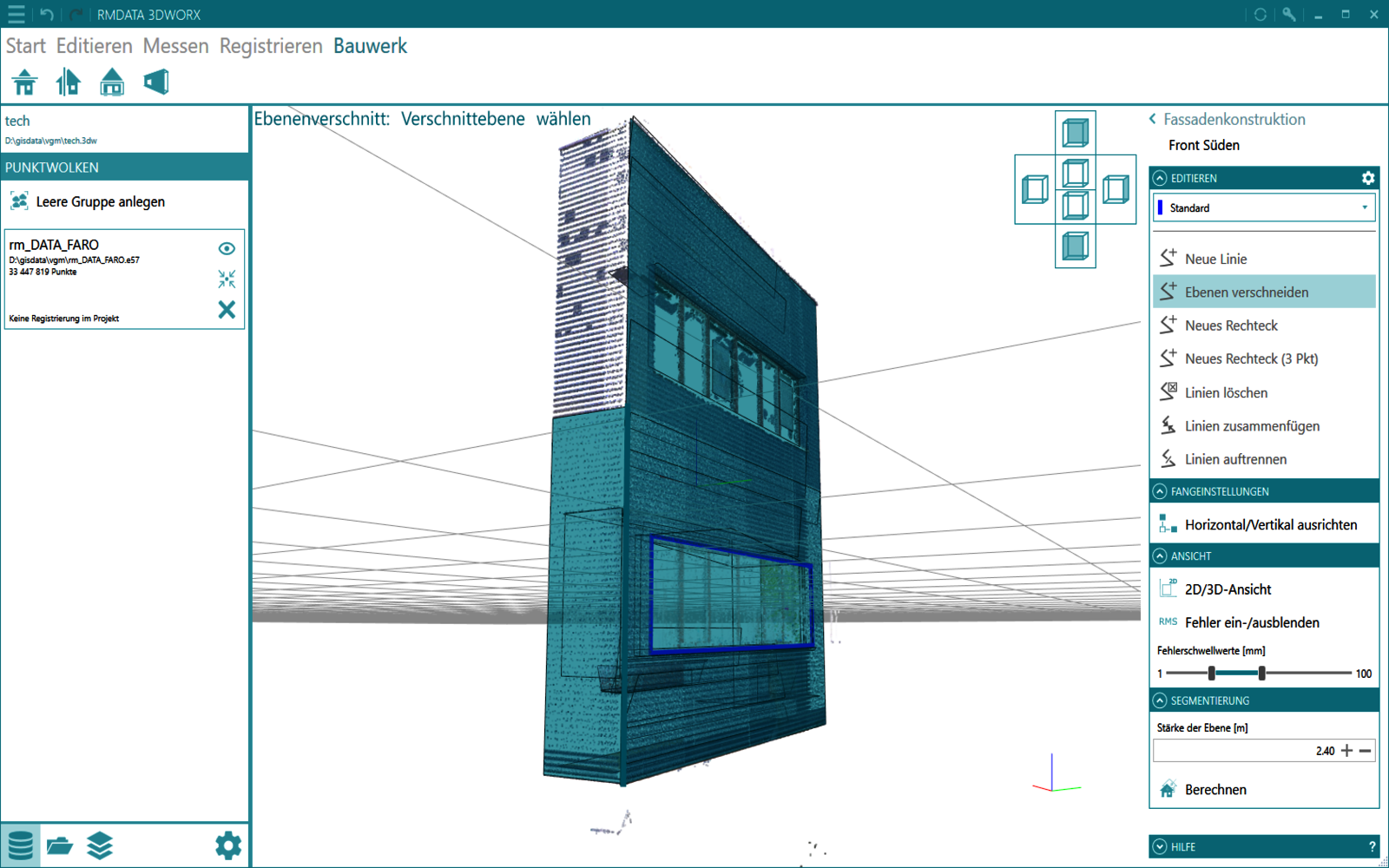

  • Erstellen Sie Fassadenpläne auf Basis von Punktwolken, wobei Fassaden-Ebenen automatisch in der Punktwolke gefunden werden.
  • Nutzen Sie die 3D-Verschneidung von automatisch gefundenen Ebenen, um exakte Kanten aus der Punktwolke zu extrahieren. So gewonnene Linien müssen nicht mehr manuell erfasst werden.

(Kopie 33)

[Translate to Französisch:]

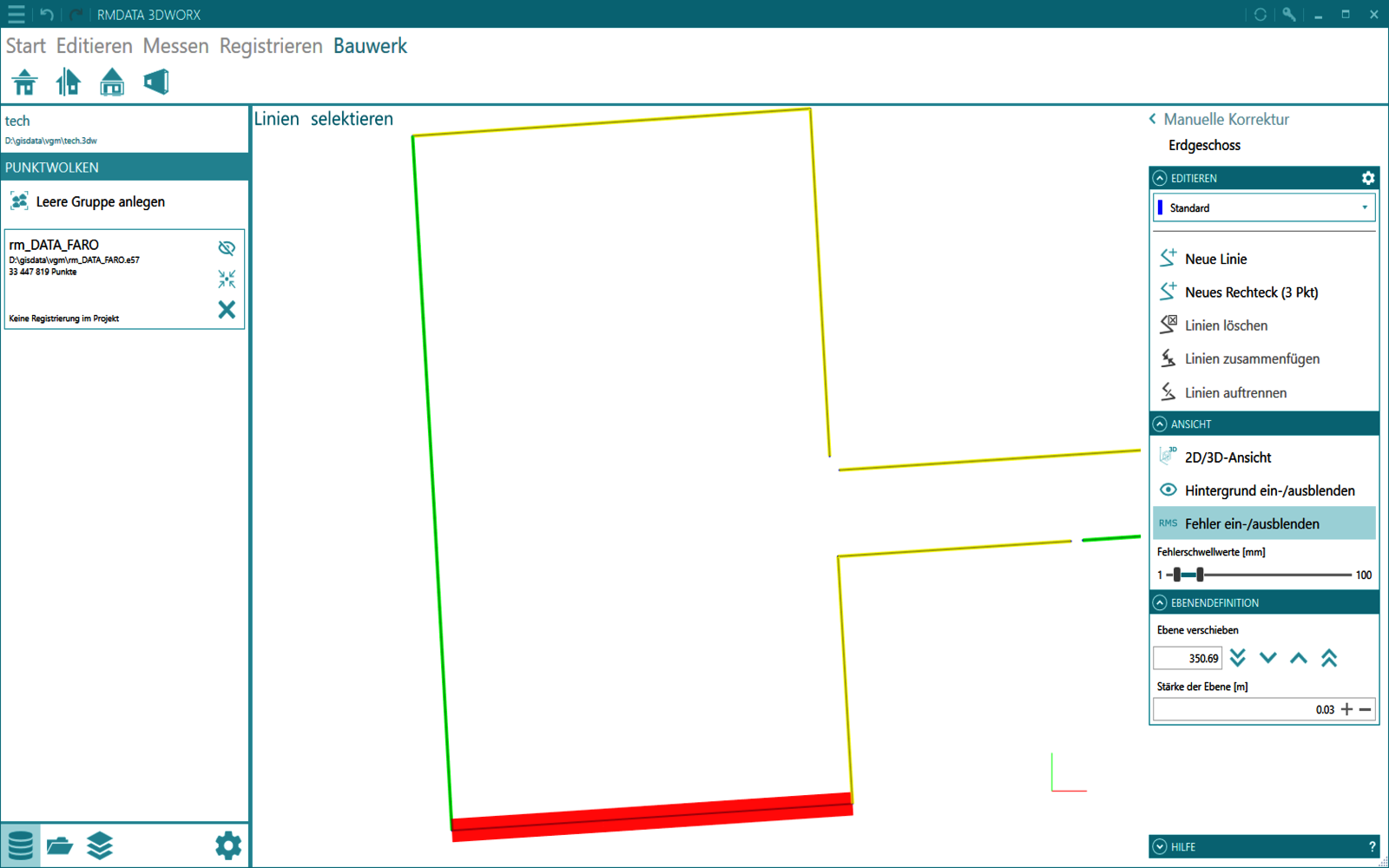

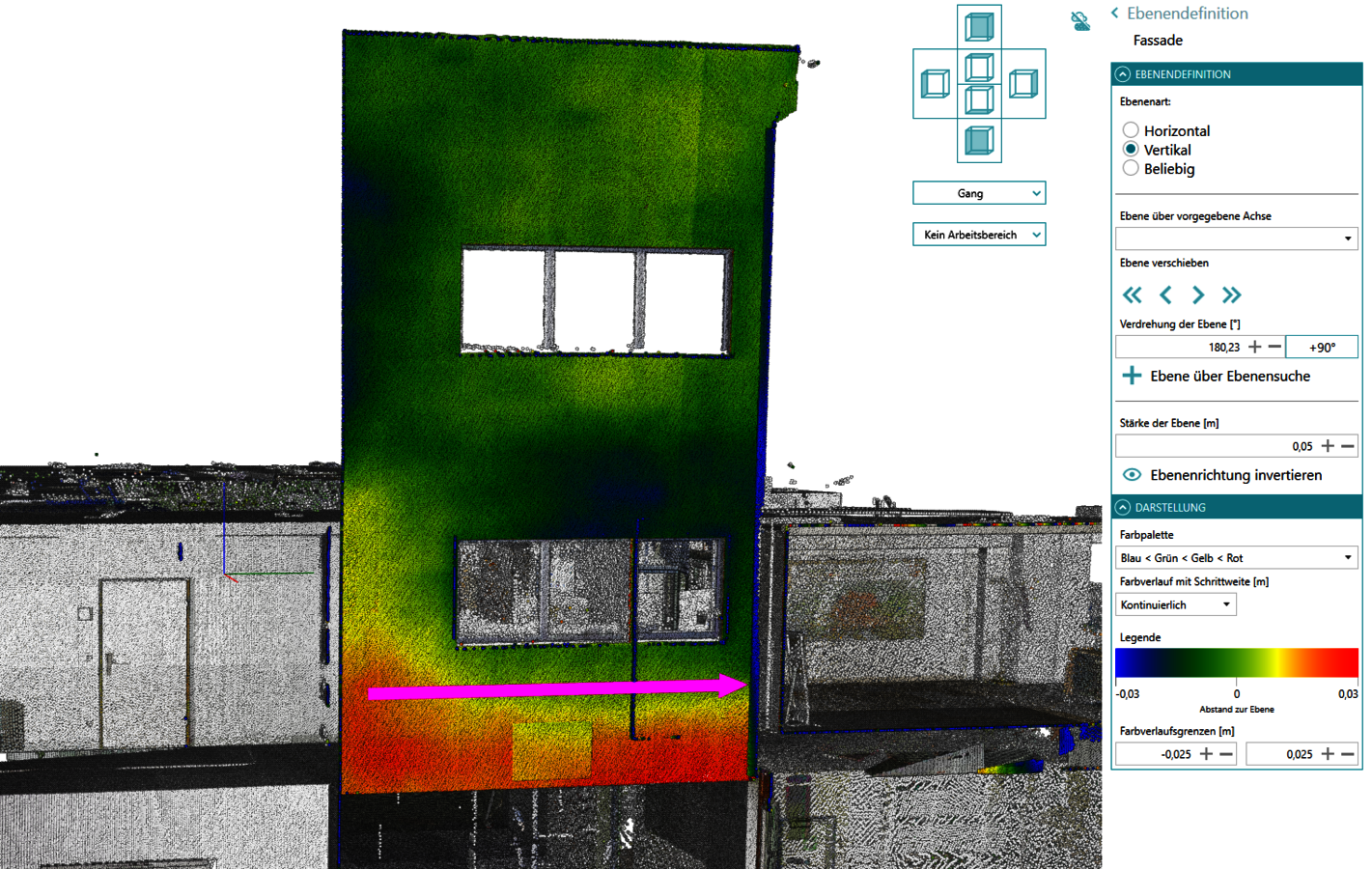

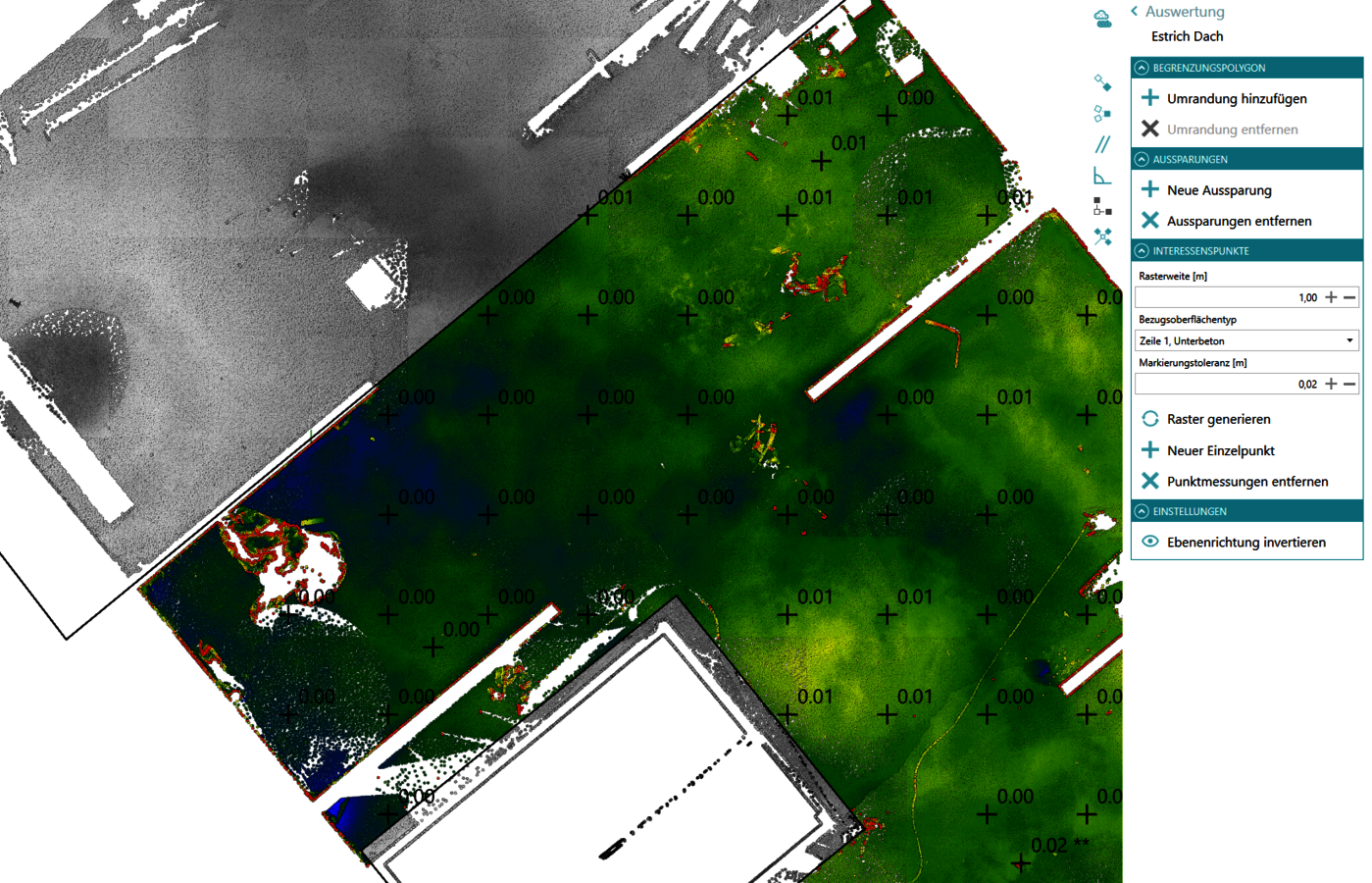

  • Nutzen Sie transparente Angaben zur Genauigkeit von abgeleiteten Elementen, um die Qualität ihres Endproduktes gewährleisten zu können.
  • Definieren Sie Grenzwerte für die farbliche Kennzeichnung von Genauigkeitsbereichen direkt in der Darstellung. So erhalten Sie zu jeder Zeit eine Übersicht über die Qualität der Daten.

(Kopie 34)

[Translate to Französisch:]

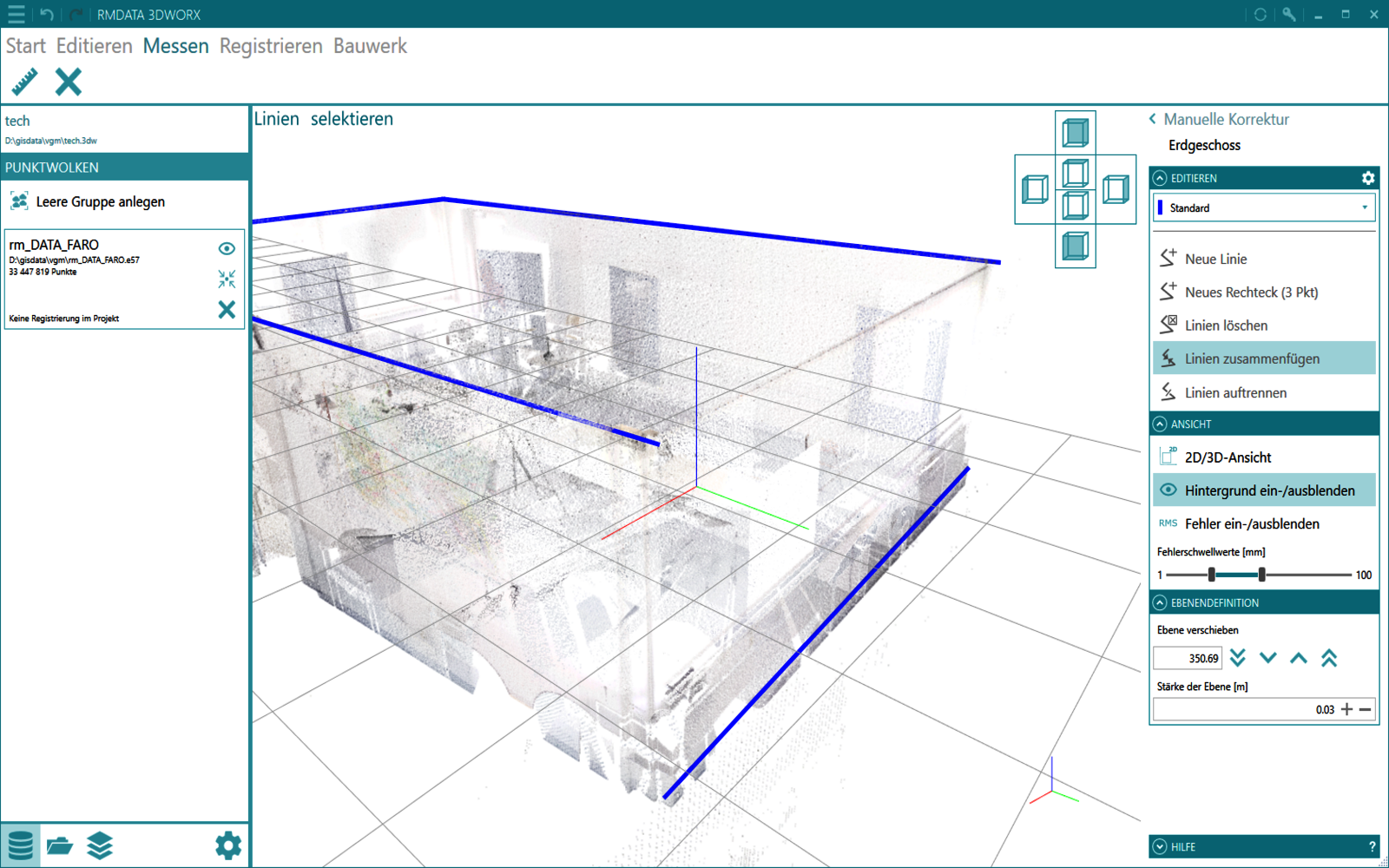

  • Bearbeiten Sie die abgeleiteten Elemente in mehreren Ebenen oder ergänzen Sie Elemente auf Basis der Punktwolke, um die Grundlage für Ihr Endprodukt zu perfektionieren.
  • Nutzen Sie Werkzeuge, die speziell für die Nachbearbeitung optimiert wurden. So sparen Sie viele Klicks und Zeit bei der Fertigstellung, etwa beim Schließen von Ecken.
  • Nutzen Sie eine Vielzahl von Konstruktionshilfen, wie Orthogonal-, Richtungs- und Punktfang, Schnittpunkte und andere Objektfänge. Damit wird eine topologisch korrekte Modellierung garantiert.

(Kopie 35)

[Translate to Französisch:]
  • Sie Typisieren alle Elemente mit Hilfe von CAD-Typen, um bereits die fertige Layer-Struktur für Ihr Endergebnis vorzubereiten.
  • Ergänzen Sie die CAD-Typen um Farbinformation, um bereits bei der Ersterfassung eine übersichtliche Darstellung zu erhalten.

(Kopie 36)

[Translate to Französisch:]

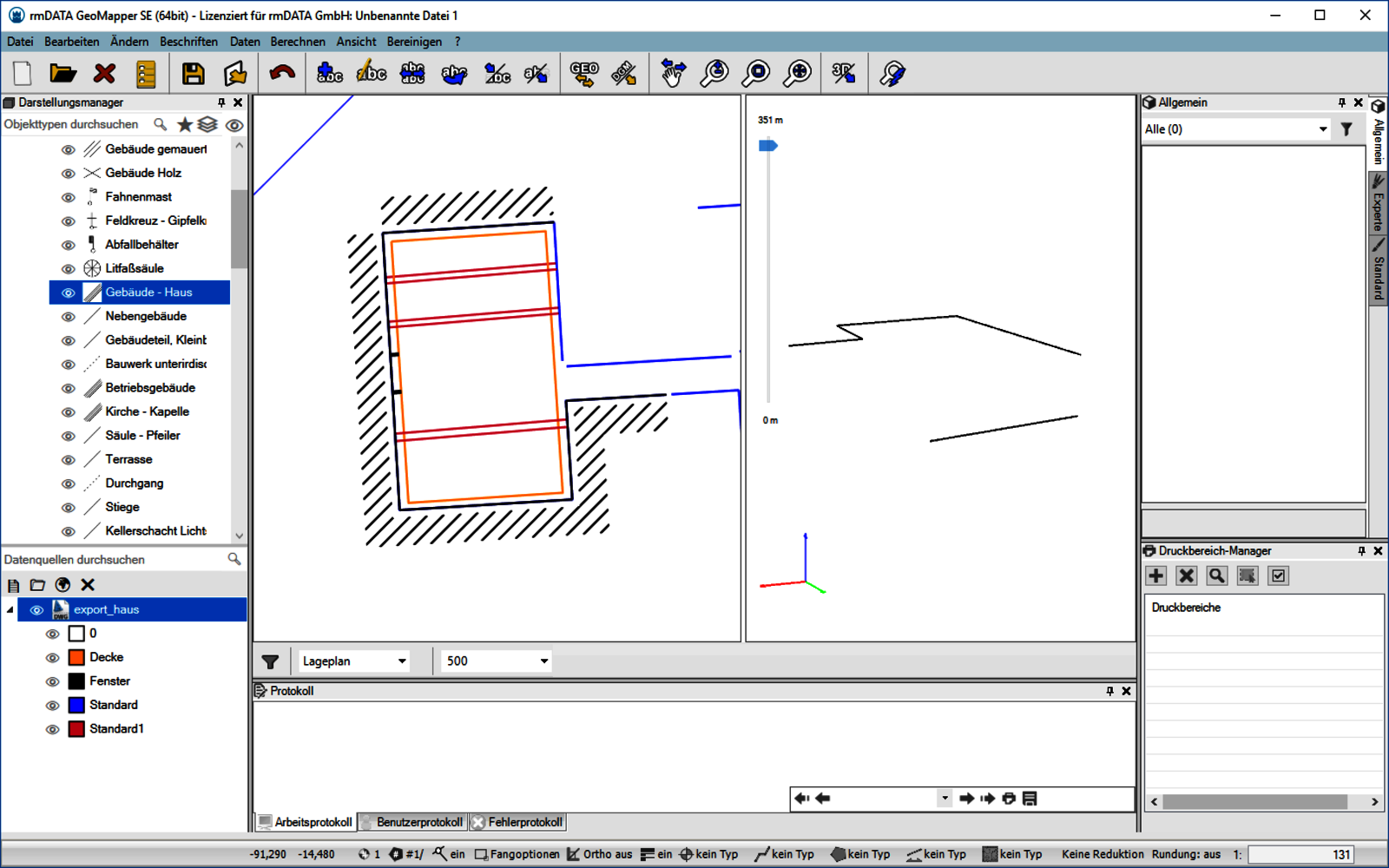

  • Exportiern Sie abgeleitete Elementen in dwg™ Dateien, optional auf Basis einer Vorlagenzeichnung. Die Weiterverarbeitung kann in beliebigen CAD- oder Mapping-Systemen erfolgen.
  • Sie entscheiden, ob die abgeleiteten Elemente im Zuge des Exports auf eine Ebene projiziert oder aber die originalen 3D-Koordinaten behalten.
  • Ergänzen Sie die exportierte Zeichnung um Punktwolken-Punkte im Bereich der Schnitt-Ebene. Die so entstandenen Konstruktionspunkte nutzen Sie in ihrem CAD- oder Mapping-System als Konstruktionshilfe.

[Translate to Französisch:] Ableiten von BIM-Modellen

(Kopie 37)

[Translate to Französisch:]

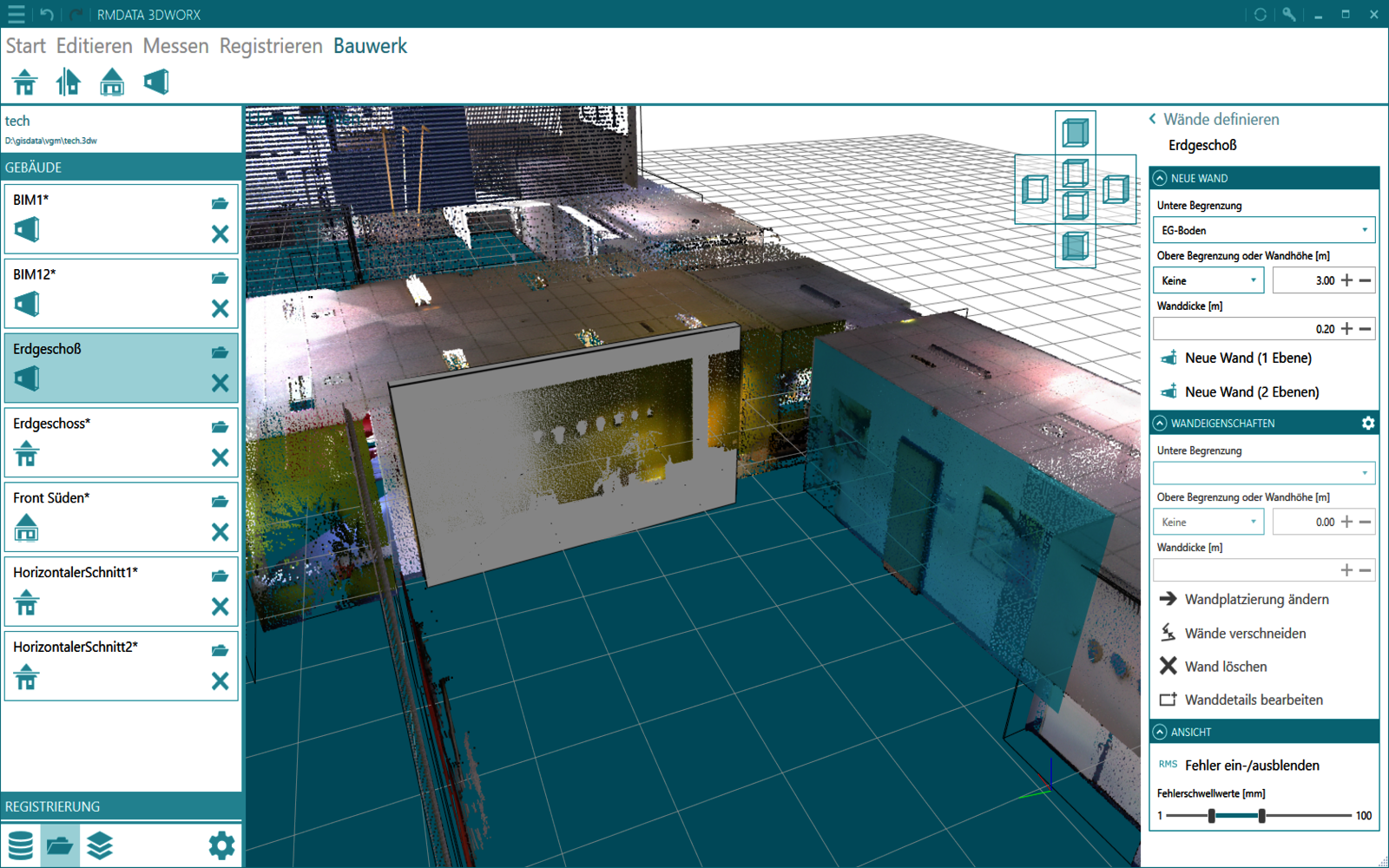

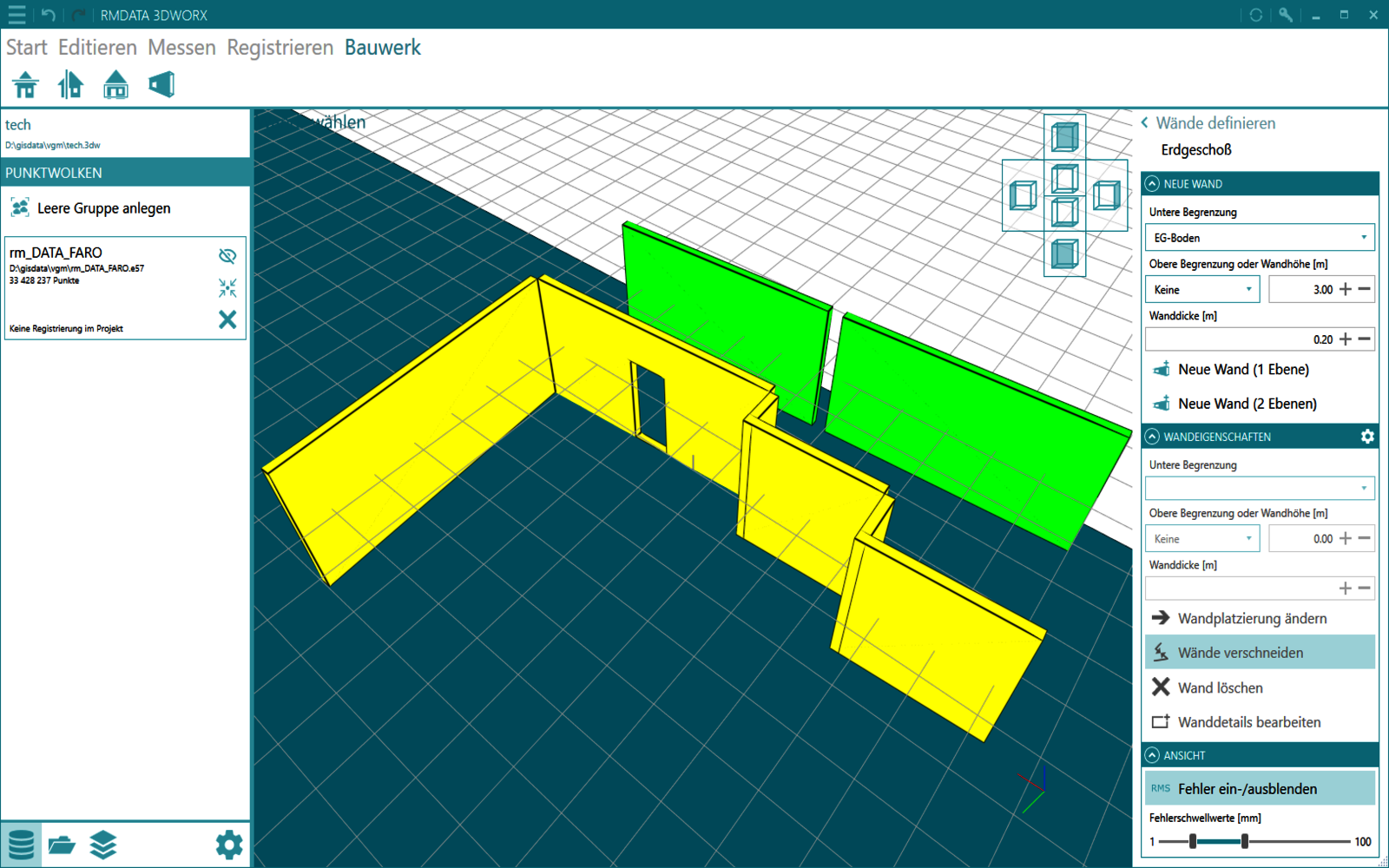

  • Erzeugen Sie Wand-Elemente, Steher und Balken auf Basis von automatisch in der Punktwolke gefundenen Ebenen. So werden alle notwendigen geometrischen Parameter für das Wand-Element mit einem Klick erzeugt.
  • Verschneiden Sie Wand-Elemente direkt in der 3D-Darstellung, um Wandverläufe zu vervollständigen.
  • Erzeugen Sie Geschoßebenen direkt in der 3D-Darstellung auf Basis von automatisch gefundenen Ebenen. Die erstellten Wand-Elemente können so bereits in der gewünschten Struktur im BIM-Modell abgelegt werden.

(Kopie 38)

[Translate to Französisch:]
  • Bearbeiten Sie die Parameter von Wand-Elementen, um das Modell nach ihren Vorgaben zu optimieren.
  • Erstellen Sie Wand-Öffnungen, unterstützt durch eine automatische Verschneidung von Ebenen, etwa bei Fensterlaibungen. Die so gewonnen Öffnungen können in ihrem BIM-Programm für die Platzierung von Fenstern usw. verwendet werden.

(Kopie 39)

[Translate to Französisch:]
  • Nutzen Sie transparente Aussagen zur Genauigkeit der abgeleiteten Wand-Elemente, um Aussagen über die Qualität des erstellten Modells treffen zu können.
  • Definieren Sie Grenzwerte für die farbliche Kennzeichnung von Genauigkeitsbereichen direkt in der Darstellung. So erhalten Sie zu jeder Zeit eine Übersicht über die Qualität der Daten.

(Kopie 40)

[Translate to Französisch:]

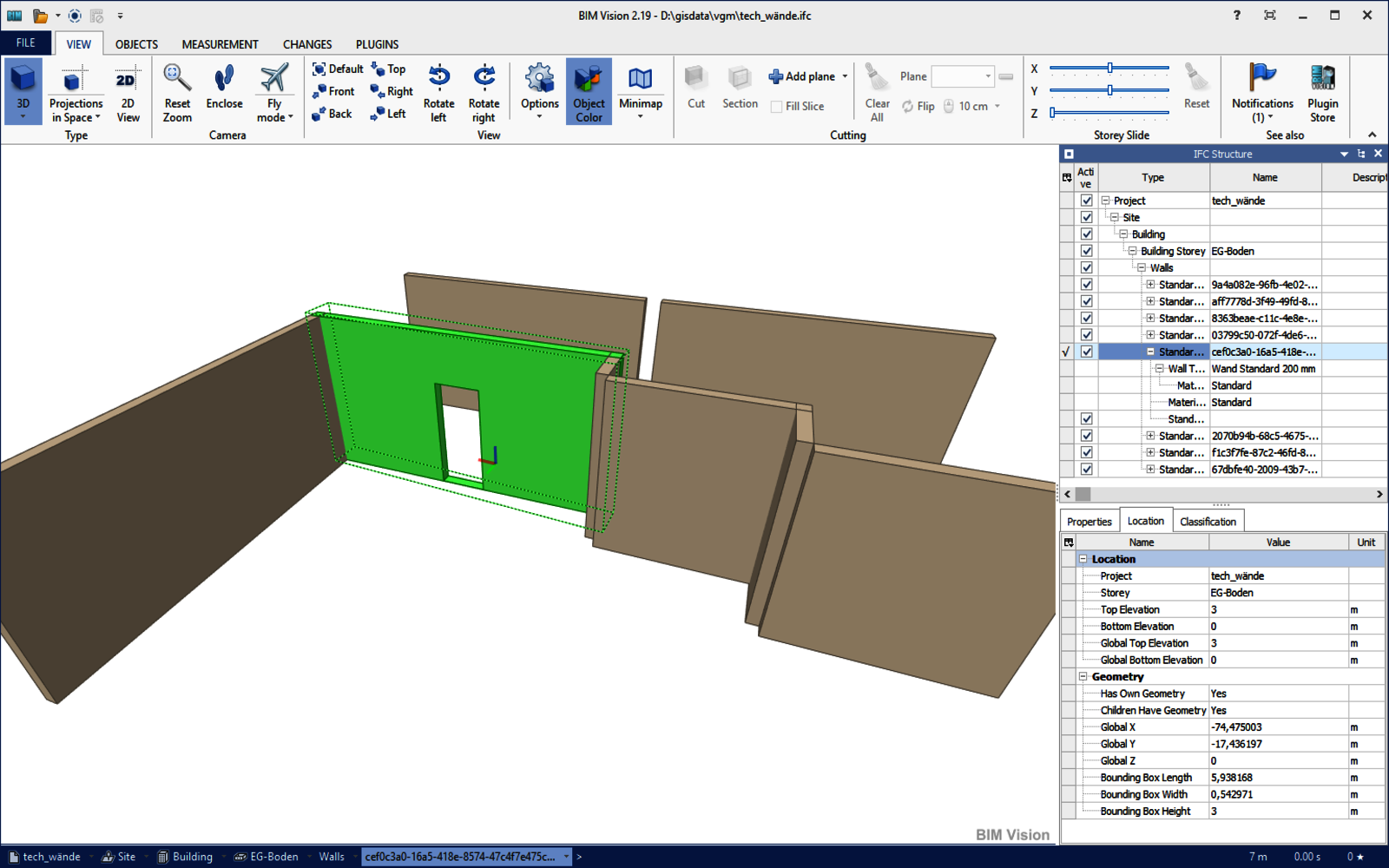

  • Exportieren Sie die abgeleiteten Wand-Elemente im Format IFC, um diese in kompatiblen BIM-Produkten zu nutzen.
  • Transportieren Sie alle ermittelten Parameter, um auch noch im BIM-Produkt alle Möglichkeiten der Modellierung zu nutzen.

[Translate to Französisch:] Punktwolken-Registrierung

(Kopie 41)

[Translate to Französisch:]

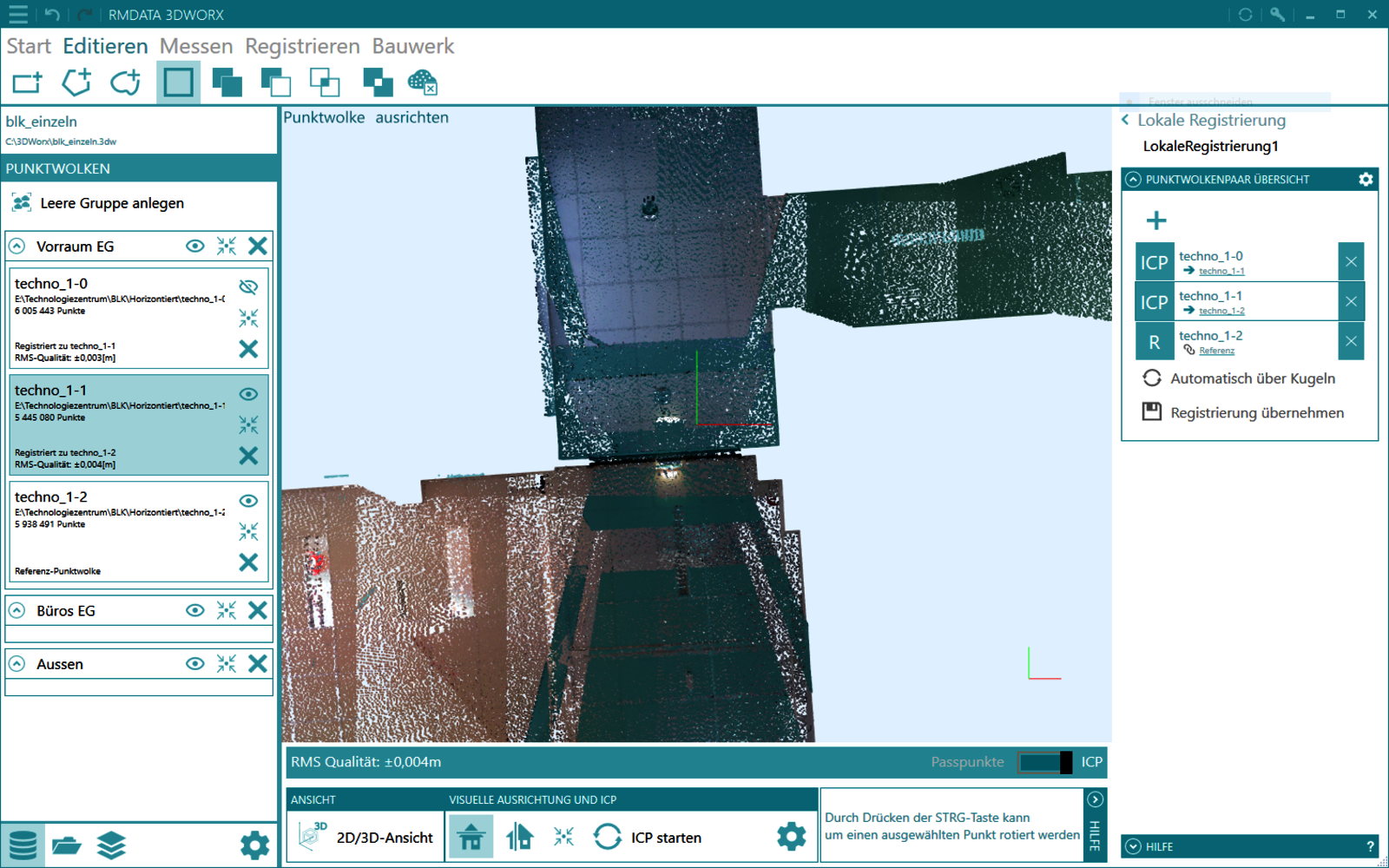

  • Registrieren Sie einzelne Scans mit Hilfe des integrierten "Cloud to Cloud" Algorithmus zueinander.
  • Bei Bedarf registrieren Sie auch Scans aus verschiedenen Scannern und Scans unterschiedlicher Dichte bzw. Präzision. Damit wird der bedarfsgerechte Einsatz von verschiedenen Scannern bzw. Scanner-Technologien in einem Projekt möglich.
  • Sie erhalten transparente Aussagen über das Registrierungs-Ergebnis, um Ihre Qualitätsanforderungen bereits in diesem Schritt einzuhalten.

(Kopie 42)

[Translate to Französisch:]

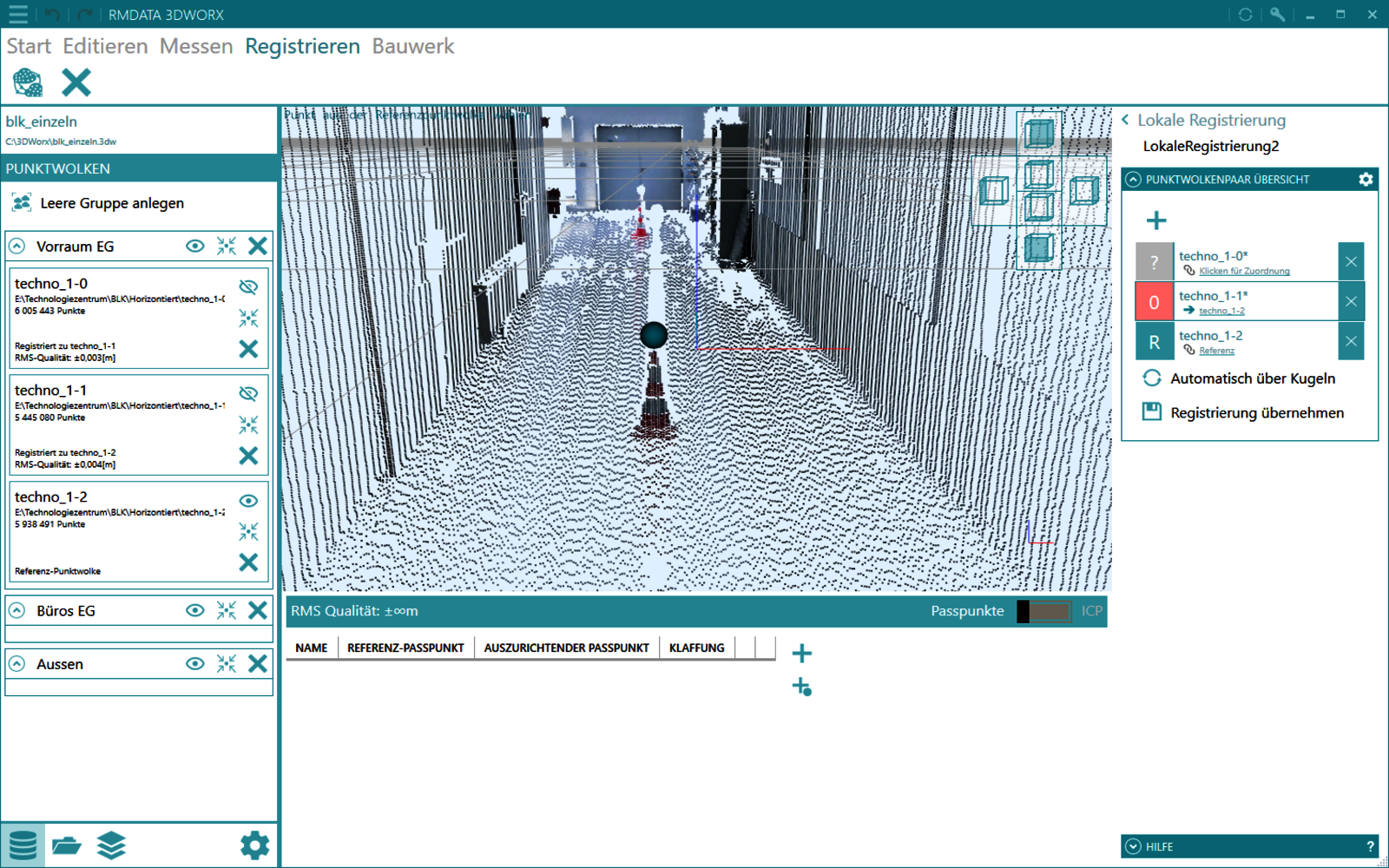

  • Registrieren Sie Scans automatisch über im Scan platzierte Messkugeln, um höhere Genauigkeiten auch bei schwierigen Verhältnissen zu erreichen.
  • Unterstützen Sie den Registrierungsvorgang auch manuell mit Hilfe einer halb-automatischen Kugelsuche oder unter Angabe von Passpunkten aus dem Scan.

(Kopie 43)

[Translate to Französisch:]

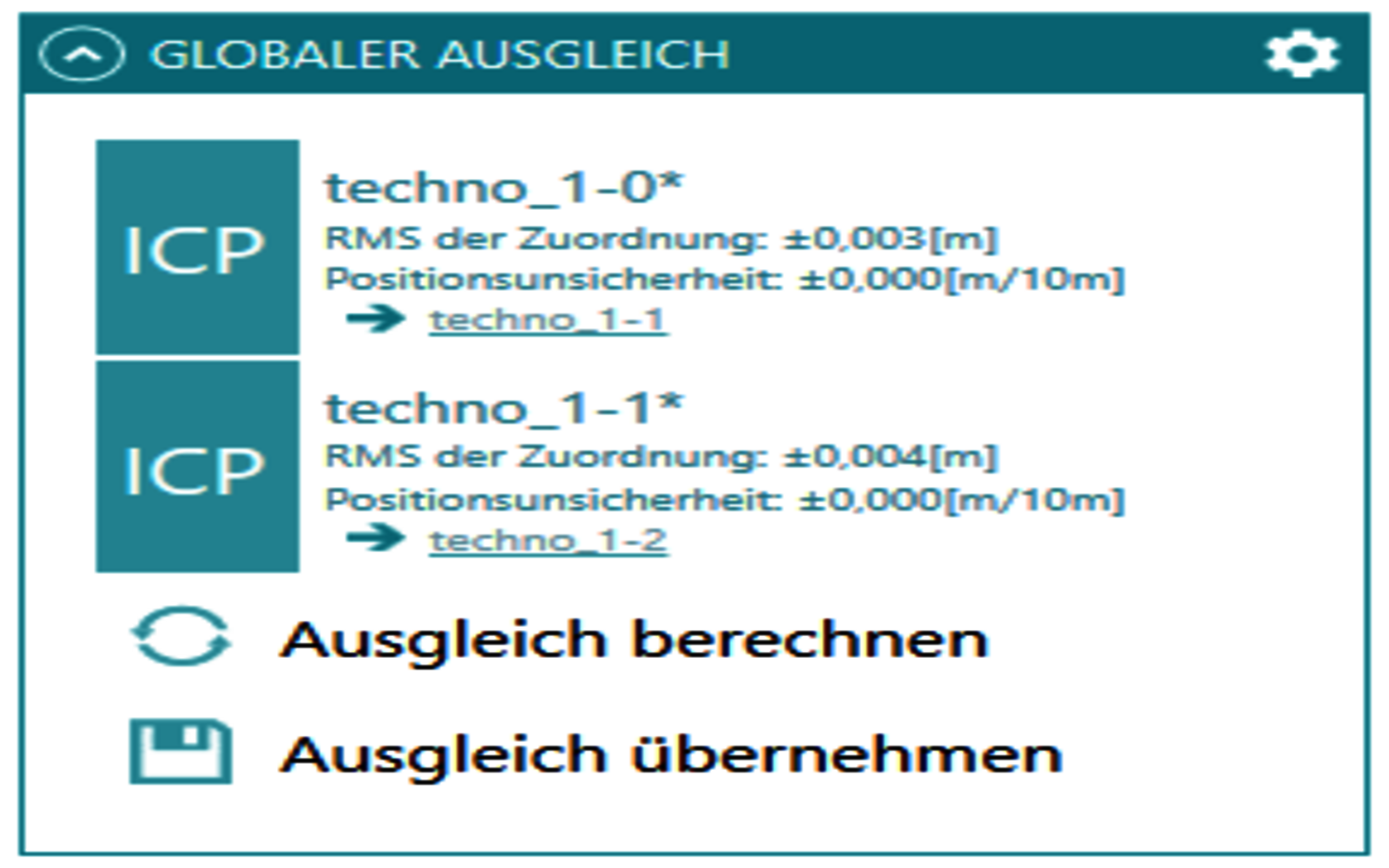

  • Berechnen Sie einen globalen Ausgleich über alle Scans der Registrierung, um die Stabilität der Registrierung zu verbessern.
  • Damit erhalten Sie Qualitätsaussagen für alle Scans im Kontext des gesamten Registrierungs-Netzwerks.

[Translate to Französisch:] Messen

(Kopie 44)

[Translate to Französisch:]

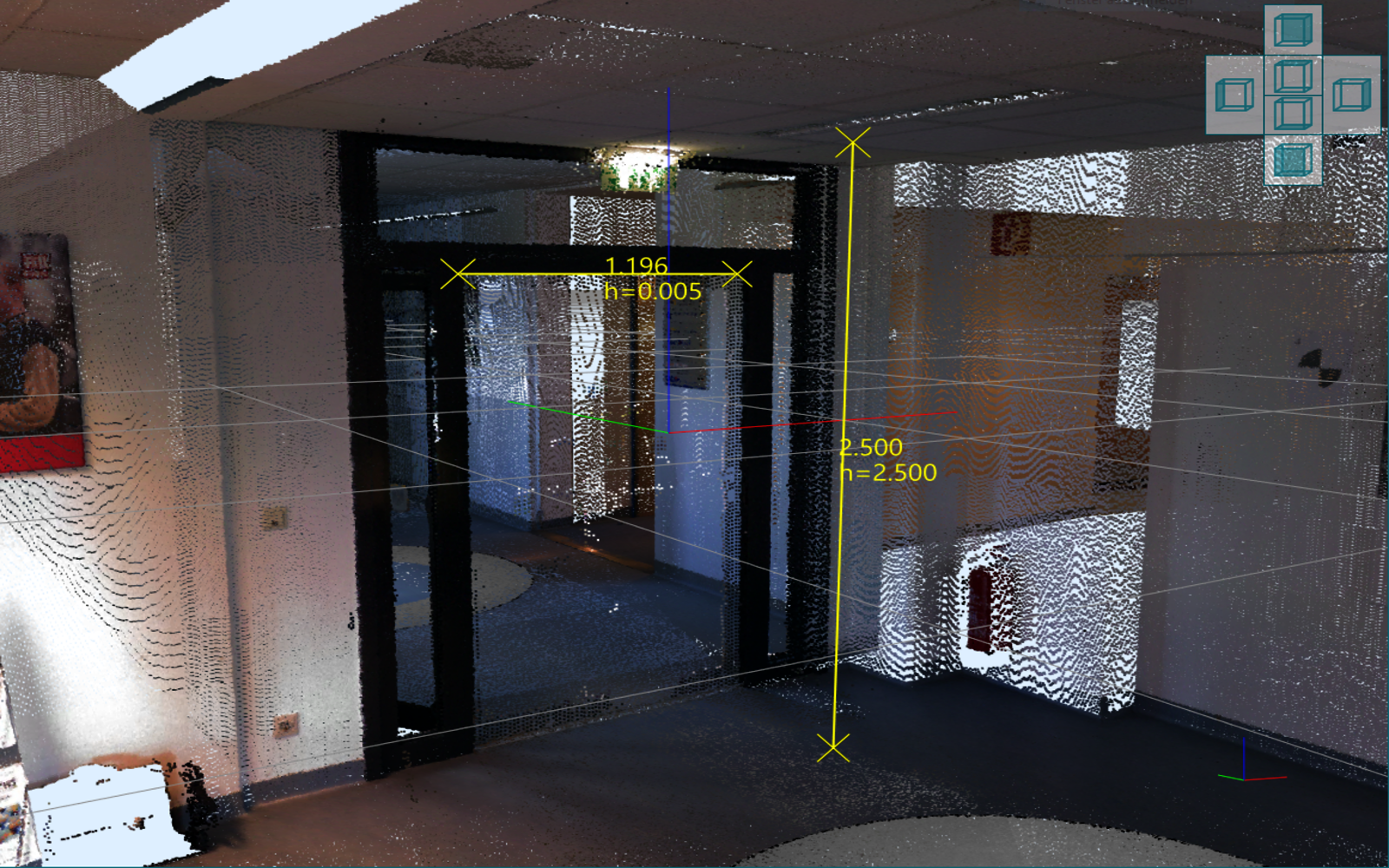

  • Führen Sie jederzeit 3D-Messungen in der Punktwolke durch, um schnell Auskunft über den Bestand geben zu können.
  • Nutzen Sie die 3D-Messungen auch während der Erstellung von Schnitten, um Parapethöhen oder Raumhöhen zu ermitteln, die für das Endprodukt benötigt werden.

(Kopie 45)

[Translate to Französisch:]

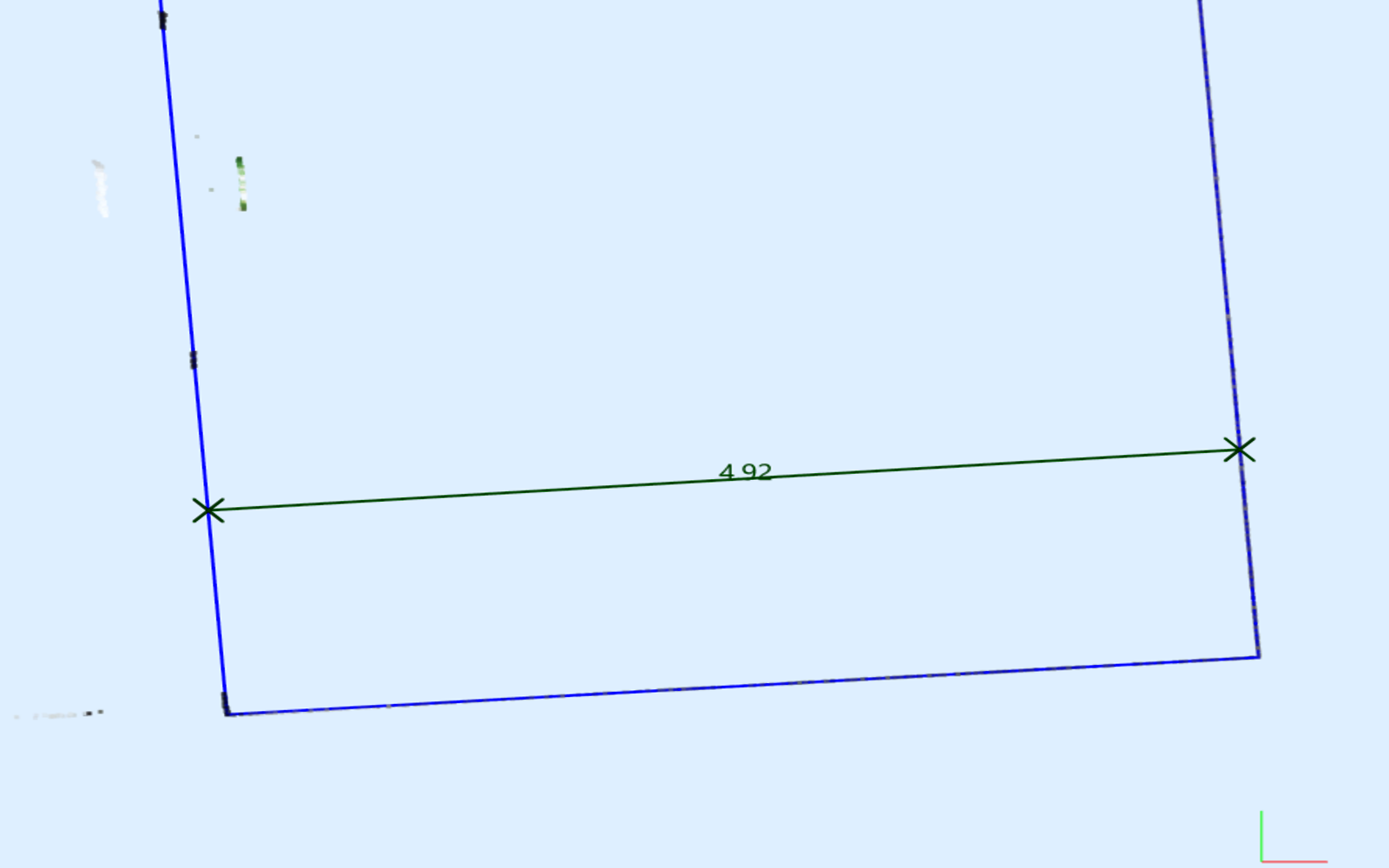

  • Führen Sie 2D-Messungen in der Punktwolke und in abgeleiteten Elementen durch, um auch während der Bearbeitung von Elementen jederzeit Kontrollen durchführen zu können.

(Kopie 46)

[Translate to Französisch:]

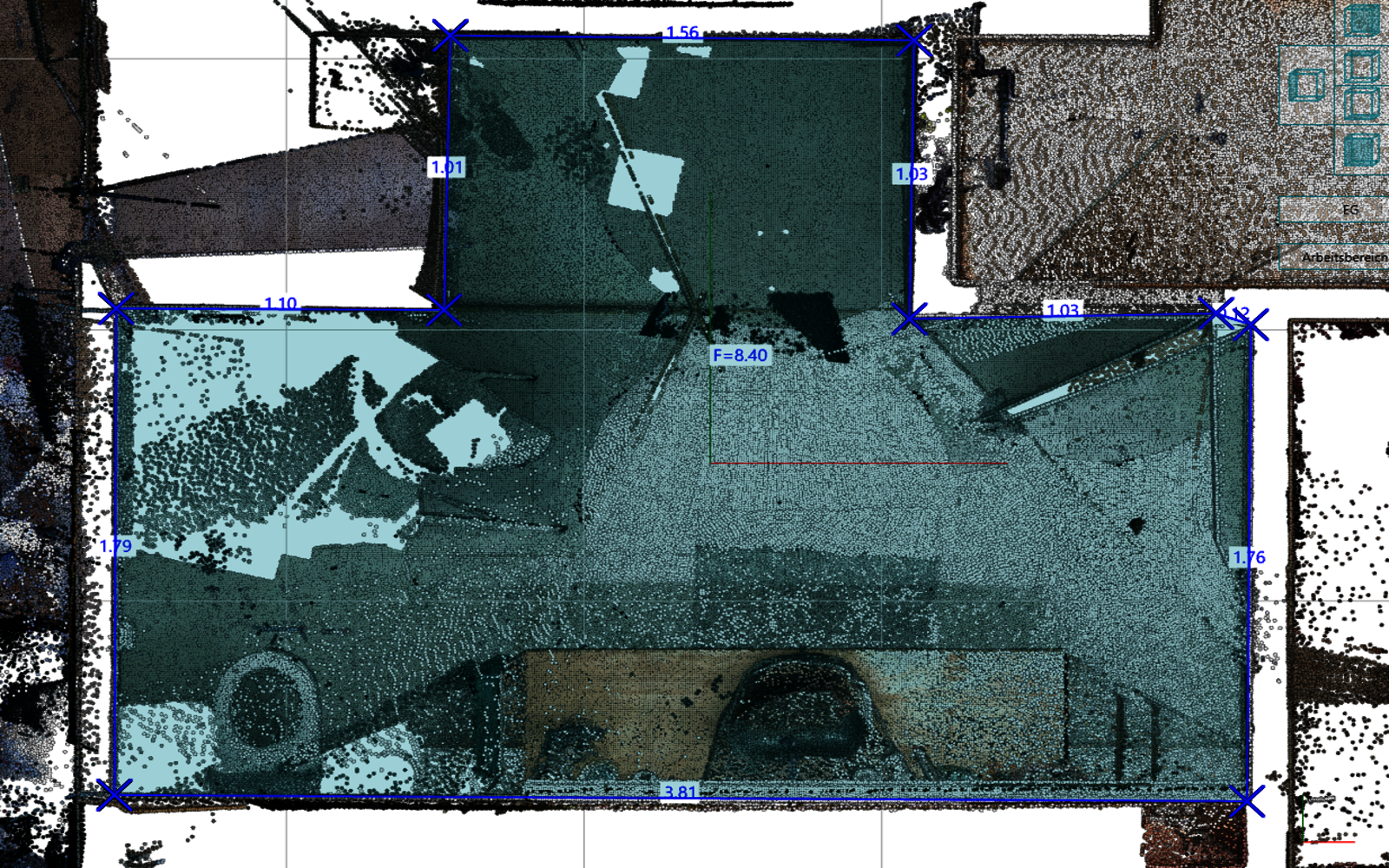

  • Nutzen Sie horizontale Flächenmessungen direkt in der Punktwolke, um rasch Details über Nutzflächen, usw. zu erfahren.

[Translate to Französisch:] Digitale Geländemodellierung und Volumenberechnung

(Kopie 47)

[Translate to Französisch:]

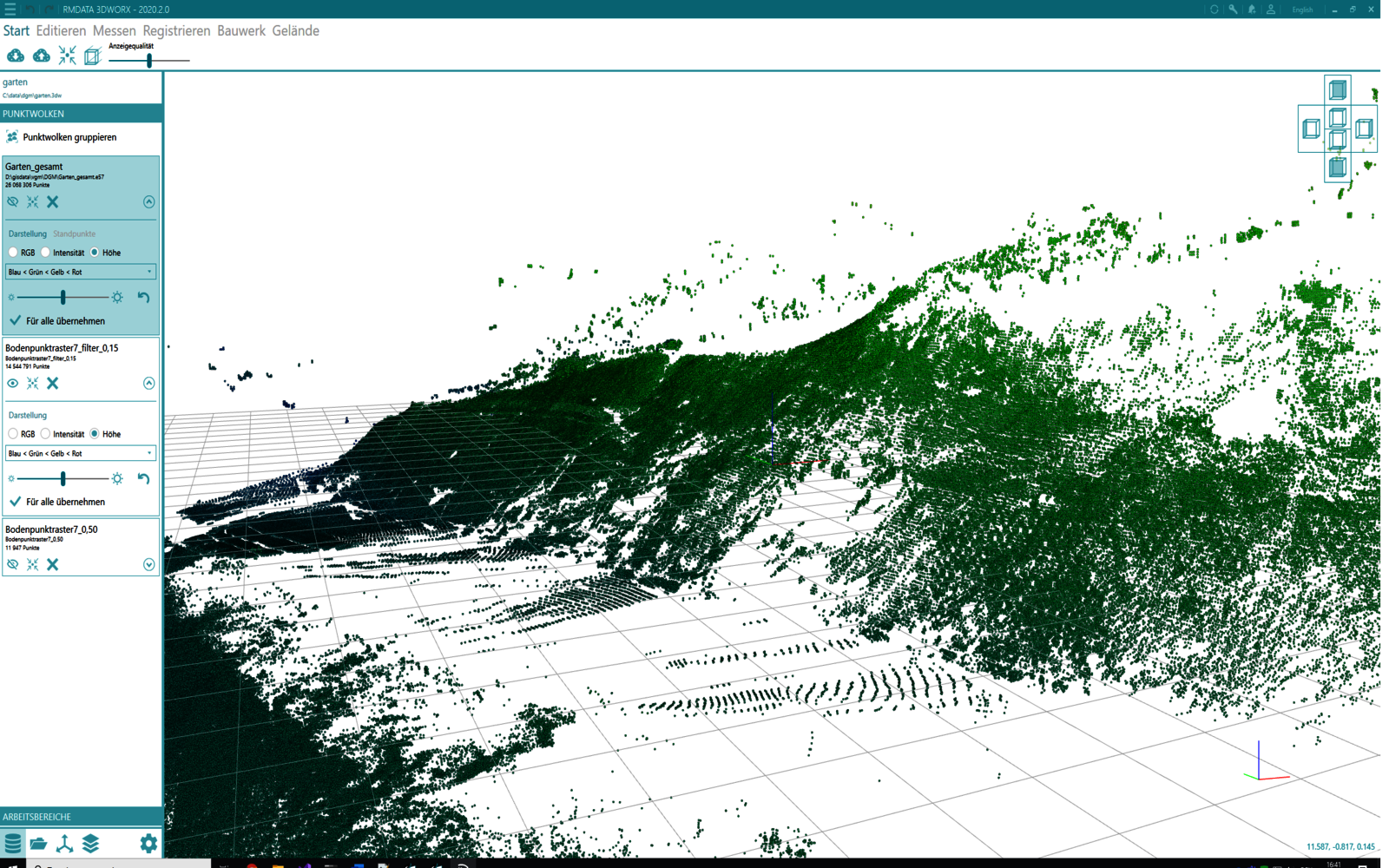

  • Automatische Klassifizierung von Gelände-Bodenpunkten, rein auf Basis der Punkt-Geometrie, ohne radiometrische Daten
  • Aufbereitung von Punktwolken aus Drohnen-Flügen oder terrestrisch gescannten Gelände-Oberflächen in Kombination mit der Rasterisierung für die Verarbeitung in CAD-Produkten

(Kopie 48)

[Translate to Französisch:]

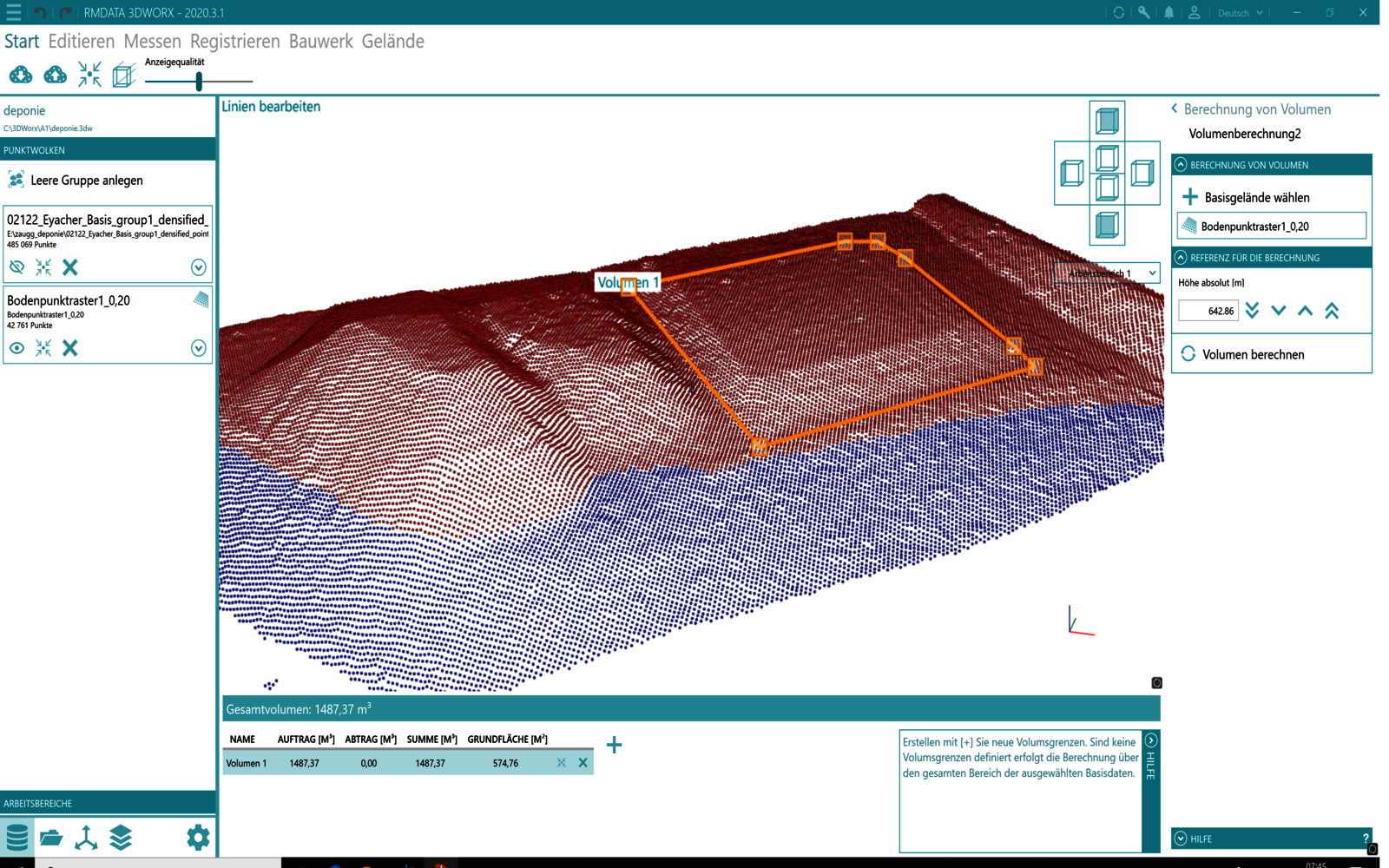

  • Berechnung und Auswertung von digitalen Geländemodellen mit dem Modul „rmDATA 3DWorx DGM“
  • Performante Volumenberechnung auf Basis eines Rastermodells
  • Aufbereitung der Berechnungsergebnisse in Form von Rohdaten (CSV) und auch als DWG-Dateien.

[Translate to Französisch:] Systemvoraussetzungen

[Translate to Französisch:] Systemvoraussetzungen

[Translate to Französisch:]
Minimum HardwareIntel i5 CPU (oder vergleichbar), 8 GB RAM, 500 MB freier Speicher
Grafikkarte: NVIDIA GEFORCE 840M (oder vergleichbar, mindestens 2 GB Grafikspeicher, mindestens OpenGL 4.5)
Empfohlene HardwareIntel i7 CPU (oder vergleichbar), 16 GB RAM, schnelle SSD Festplatte
Grafikkarte: NVIDIA GEFORCE GTX 1070 (oder vergleichbar, mindestens 8 GB Grafikspeicher, mindestens OpenGL 4.5)
LizenzschutzSentinel HASP
BetriebssystemeMicrosoft Windows 10 (Version 1803 oder höher)

[Translate to Französisch:] Produkt-Versionen

[Translate to Französisch:] Version: 2021.1

[Translate to Französisch:] Version: 2020.4

(Kopie 49)

[Translate to Französisch:]

Neu: Horizontale Schnitte als Konstruktionshilfe für Fassaden und Vertikale Schnitte

Bei Bedarf stehen dem Bearbeiter die zur Fassaden-Ansicht bzw. zur Schnitt-Ebene passenden Ausschnitte aus bestehenden horizontalen Schnitten für die Erfassung zur Verfügung. Die Elemente des Schnittes werden räumlich korrekt platziert und stehen auch für den geometrischen Fang zur Verfügung. Damit wird es sehr einfach, Fassaden-Pläne und Schnitte geometrisch mit einem Geschossplan abzugleichen.

Neu: Freie Texte in Schnitten;

In allen Schnitt-Workflows können ab Version 2020.4 freie Texte platziert werden. Notizen, Objektbezeichnungen oder textliche Hinweise ergänzen die aus der Punktwolke abgeleiteten Elemente. Freie Texte können zudem bequem mit Hilfe einer einfachen Kopierfunktion vervielfältigt werden.

Neu: Orthofotos mit Intensitäts-Wert

Zusätzlich zu Farb- und Konturbildern erzeugt 3DWorx auch Raster auf Basis der Punktwolken-Intensitätswerte. So übernehmen Sie Intensitäts-Daten bis in die Planerstellung.

Neu: Grenzen für die Volumen-Berechnung aus DWG-Dateien

Das DGM-Modul ermöglicht den Import von Volumen-Grenzen aus DWG/DXF-Dateien. Nutzen Sie so ihre bereits vermessenen, exakten Volumen-Grenzen bei der Massenberechnung. Die Grenzlinien können auch automatisch auf das vorhandene Gelände projiziert werden.

Verbesserungen für rmDATA 3DWorx in der Version 2020.4

  • DGM: Die 3D-Navigation für Projekte mit sehr großer Ausdehnung wurde stark verbessert. Sie kommen nun auch bei größeren Geländemodellen rasch zum gewünschten Ausschnitt.
  • Allgemein: Alle Listen und Workflow-Fenster haben nun moderne Scroll-Leisten, die bei Benutzung breiter werden. Das spart Platz und verbessert die Übersicht bei längeren Listen.
  • Allgemein: 3DWorx speichert Änderungen in Workflows laufend automatisch. Das vermeidet Datenverluste durch Systemfehler und spart Zeit im Fehlerfall.
  • DGM: Ein Problem bei der Bodenpunkt-Klassifizierung von sehr großen Datenmengen wurde behoben. Die Klassifizierung erlaubt nun die Verarbeitung von sehr großen Geländemodellen (> 1,5 Mrd Punkte).
  • Schnitte: Ein Problem bei der automatischen Linienableitung ohne gewählten CAD-Typ wurde behoben.
  • Allgemein: Die Sichtbarkeit von Hinweistexten während der Bearbeitung wurde stark verbessert und kann nun nicht mehr vollständig von der Punktwolke überdeckt werden.
  • Schnitte: Ein Problem beim Anlegen von Workflows in Projekten mit sehr großen Punktwolken (> 1,5 Mrd Punkte) wurde behoben.
  • Schnitte: Ein Problem mit in manchen Fällen zu dunklen Orthofotos mit wenig Kontrast wurde behoben.



Bilder rechts v.o.n.u.: Orthofotos mit Intensitäts-Wert, Horizontale Schnitte als Konstruktionshilfe für Fassaden und Vertikale Schnitte, Grenzen für die Volumen-Berechnung aus DWG-Dateien - Schritt 1 und nach dem Import.

[Translate to Französisch:] Version: 2020.3

(Kopie 50)

[Translate to Französisch:]

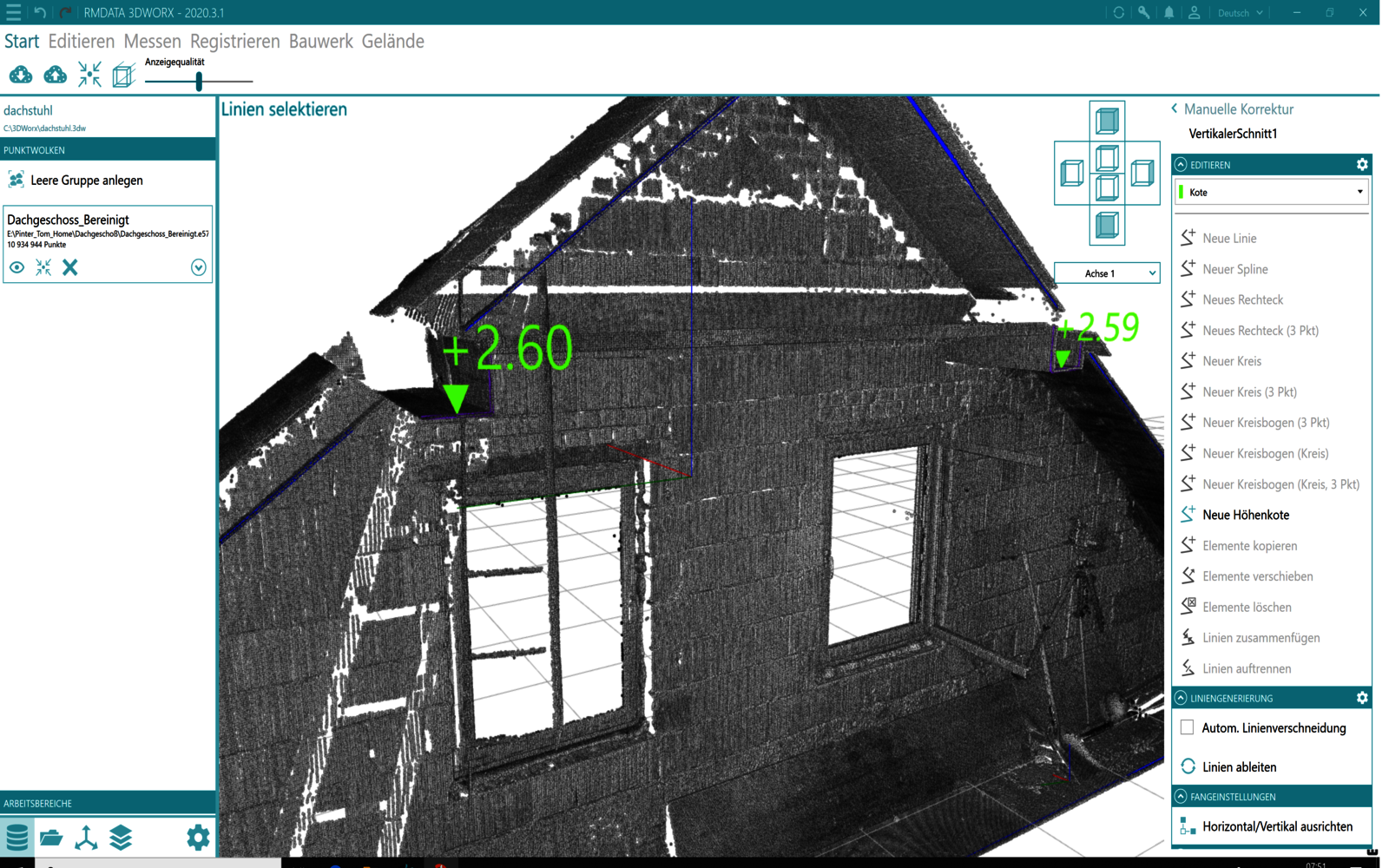

Neu: Höhenkoten auch in vertikalen Schnitten

Im Zuge der Bearbeitung von Schnitten können nun zusätzlich zu den bestehenden horizontalen auch vertikale Höhenkoten gesetzt werden. Die Ableitung von Höheninformation aus Punktwolken ist damit noch flexibler geworden.

Neu: Georeferenzierung für exportierte Orthofotos

3DWorx erzeugt nun für horizontale Orthofotos Dateien mit Daten zur Georeferenzierung („world files“) im Format TFW – zusätzlich zur Positionierung in der zugehörigen DWG. Das ermöglicht die lagerichtige Verwendung der Bilder in vielen CAD- und GIS-Werkzeugen.

Neu: Import und Export von LAS und LAZ Dateien

Sowohl der Punktwolken-Import als auch der Export unterstützen nun die Formate LAS und LAZ. Das erhöht die Flexibilität beim Datenaustausch, gerade im Bereich der digitalen Geländemodelle.

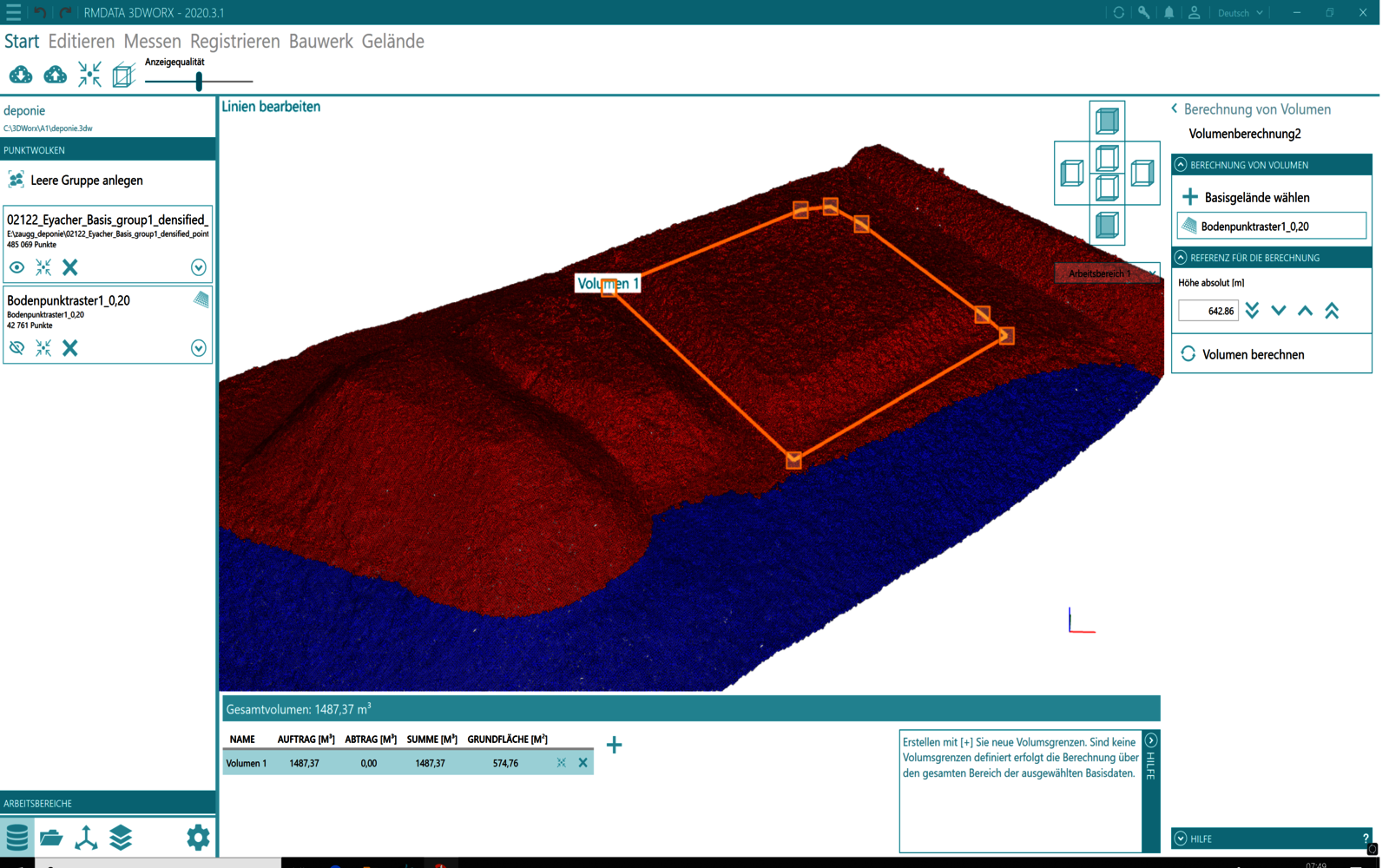

Neu: DGM Volumenberechnung

3DWorx wird um einen stark nachgefragten Bereich erweitert: Berechnung und Auswertung von digitalen Geländemodellen. Das neue Modul „rmDATA 3DWorx DGM“ bietet eine performante Volumenberechnung auf Basis eines Rastermodells. Die zugehörigen Volumengrenzen werden direkt in der Punktwolke erfasst oder automatisch berechnet. Der neue Workflow stellt die Berechnungsergebnisse in Form von Rohdaten (CSV) und auch aufbereitet in einer DWG-Datei zur Verfügung. So liefern Sie die Ergebnisse, unterstützt durch eine Plandarstellung, nachvollziehbar weiter.

Verbesserungen für rmDATA 3DWorx in der Version 2020.3

  • Punktwolken-Export: Der Export wurde verbessert und berücksichtigt nun auch gesetzte Arbeitsbereiche in allen Fällen korrekt.
  • IFC-Export: Ein Fehler, durch den Balken in manchen Fällen mit falschen Höhen exportiert wurden, wurde behoben.
  • Orthofoto-Export: Die automatische Berechnung der Orthofoto-Grenzen wurde verbessert und liefert nun in allen Fällen ein brauchbares Ergebnis.
  • Mehrsprachigkeit: Fehlende Übersetzungen in der Benutzerschnittstelle wurden ausgebessert.
  • 3D-Grafik: Die Darstellung bei hohen Windows-Skalierungsfaktoren (> 150 %) wurde stark verbessert.
  • Registrierung: Die Methode „ICP“ ist nun die Standard-Einstellung bei der lokalen Registrierung.

Bilder rechts v.o.n.u.: Vertikale Höhenkoten erfassen und bearbeiten. Auf Basis des Rastermodells erhalten Sie Ihre Volumenberechnung.

[Translate to Französisch:] Version: 2020.2.1

(Kopie 51)

[Translate to Französisch:]

Neu: Automatische Linien-Ableitung für Details

Die manuelle Bearbeitung wurde um eine automatische Linien-Ableitung für Details wie Treppen- oder Balken-Querschnitte erweitert. Dadurch sinkt der Aufwand für das manuelle Erfassen von Details erheblich und Sie erhalten zusätzliche Genauigkeits-Aussagen.

Neu: Messen und Anschreiben von Höhen-Differenzen

Ergänzend zu den bereits vorhandenen Höhenkoten können nun auch Höhen-Differenzen direkt aus der Punktwolke gemessen und im Schnitt platziert werden. Übernehmen Sie Raum-, Parapet- oder lichte Durchgangshöhen sowie Treppen-Sprünge direkt aus der Punktwolke.

Neu: Geführte Konstruktion von Tür- und Fenster-Symbolen

3DWorx unterstützt ab sofort die korrekte Platzierung von Tür- und Fenster-Symbolen – mit wenigen Klicks werden normgerechte Symbole im Schnitt platziert und auch exportiert. Somit stehen weitere fertige Plan-Elemente zur Verfügung - die manuelle Bearbeitungszeit für die Planerstellung verkürzt sich erheblich.

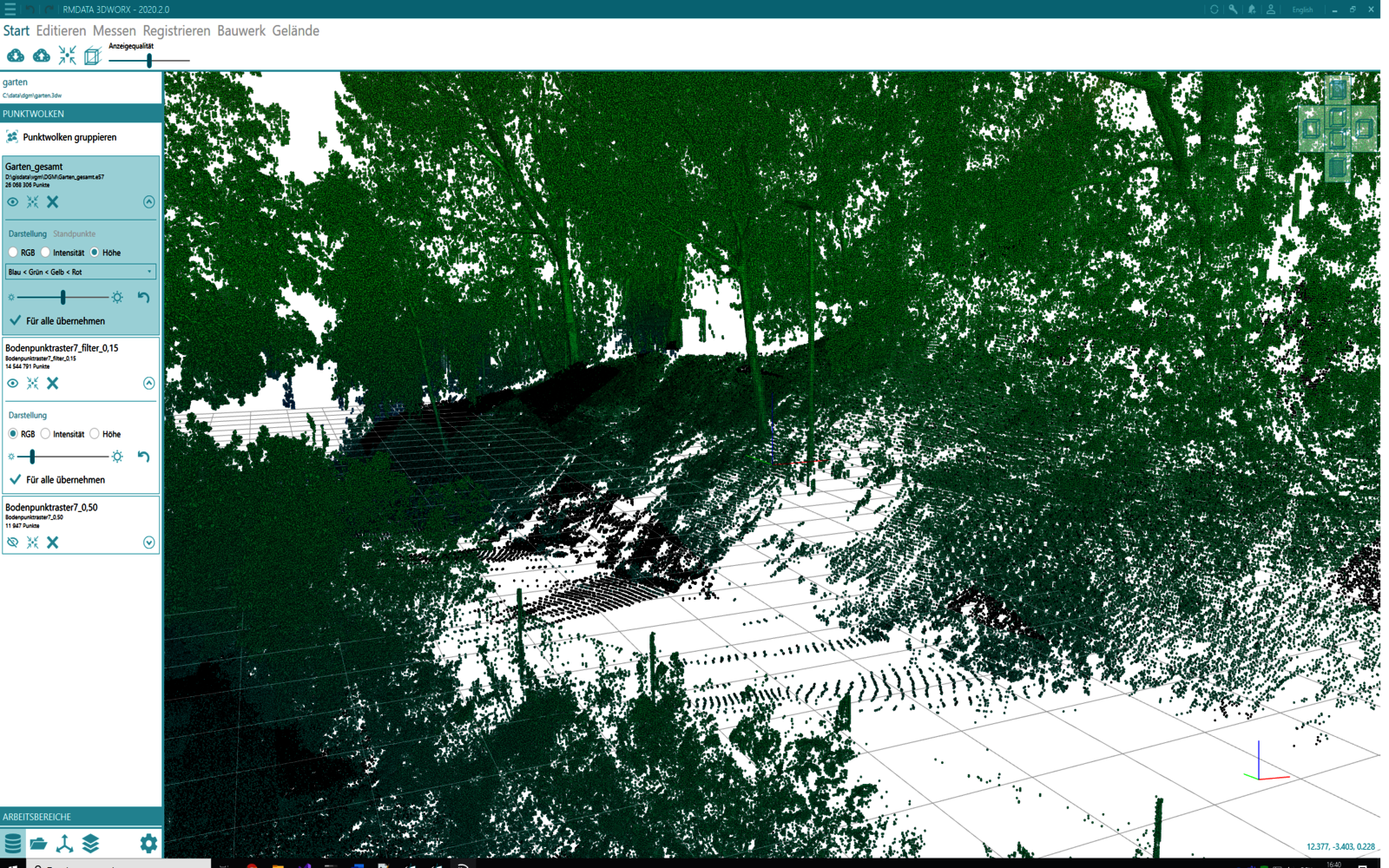

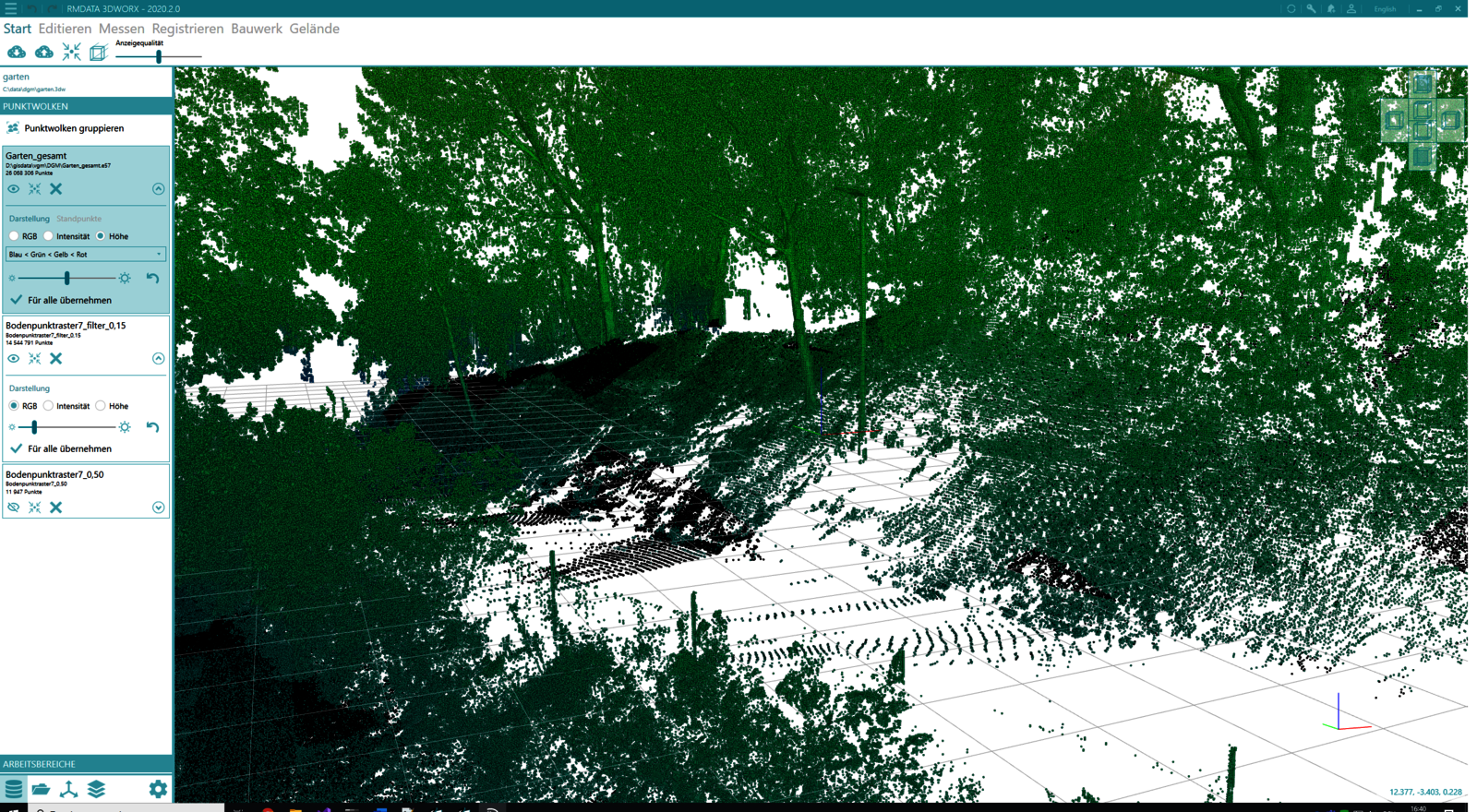

Neu: Automatische Bodenpunkt-Klassifizierung

3DWorx ermöglicht nun die automatische Klassifizierung von Gelände-Bodenpunkten – rein auf Basis der Punkt-Geometrie, ohne radiometrische Daten. Bereiten Sie Punktwolken aus Drohnen-Flügen oder terrestrisch gescannte Gelände-Oberflächen in Kombination mit der bereits enthaltenen Rasterisierung optimal für die Verarbeitung in CAD-Produkten auf.

Neu: Anbindung an das rmDATA Kundenportal

Mit dem rmDATA Kundenportal steht ab sofort eine neue Plattform für produktbezogene Nachrichten, Support-Anfragen und andere hilfreiche Informationen zur Verfügung. Nutzen Sie die Vorteile des neuen Portals direkt in der neuen Version von 3DWorx.

Verbesserungen für rmDATA 3DWorx in der Version 2020.2

  • E57-Import: Der Import wurde noch fehlertoleranter gestaltet, nun können auch E57-Dateien mit Intensitäts-Werten vom Typ „double“ fehlerfrei importiert werden (z.B. aus Trimble-Produkten).
  • Mehrfach-Schnitte: Die einzelnen Schnitt-Ebenen können nun auch horizontal angeordnet in eine gemeinsame Datei exportiert werden. Das ermöglicht eine Höhen-Verfolgung entlang der Schnitt-Achse.
  • Vertikal-Schnitt: Die Ebenen-Projektion wurde um die Option „Höhenbezug beibehalten“ erweitert. Damit entstehen 2D-Ansichten von Schnitten, bezogen auf die ursprüngliche Höhe der Punktwolke.
  • Schnitt-Erstellung: Ein Problem mit dem Abbrechen von Ebenen-Definitionen mit der „ESC“-Taste wurde behoben.
  • Allgemein: Die Befehls-Wiederholung mittels Leertaste funktioniert nun wieder bei allen Konstruktions-Befehlen und darüber hinaus.
  • Arbeitsbereiche: Der Name eines neu erstellten Arbeitsbereiches wird nun in allen Fällen sofort übernommen.
  • Schnitt-Export: Koordinatensysteme auf Basis von Achsen werden nun auch beim Export mit der Option „Ebenen-Projektion“ in allen Fällen berücksichtigt.
  • Punktwolken-Export: Punktwolken in Gruppen werden nun ebenfalls mit exportiert.
  • Orthofoto-Export: Es wurde ein Problem beim Erzeugen von sehr großen Orthofotos mit bestimmten Ausdehnungen behoben.
  • IFC-Export: Die Höhen der abgeleiteten IFC-Elemente werden beim IFC-Export so beibehalten, dass sie von weiteren BIM-Werkzeugen korrekt erkannt werden.

Bilder rechts v.o.n.u.: Automatische Linien-Ableitung für Details (Schritt 1 und 2), Messen und Anschreiben von Höhen-Differenzen, geführte Konstruktion von Tür- und Fenster-Symbolen sowie die automatische Bodenpunkt-Klassifizierung mit und ohne Vegetation.

[Translate to Französisch:] Version: 2020.1.1

(Kopie 52)

[Translate to Französisch:]

Neu: Höheninformation in horizontalen Schnitten

Horizontale Schnitte können nun mit Höhenmarkierungen (Höhenkoten) mit Bezug auf eine Referenz-Höhe angereichert werden. Nutzen Sie diese zusätzlichen Daten als erweiterte Grundlage für Geschoßpläne.

Neu: Koordinaten-Anzeige

Die Koordinaten von Punkten unter dem Cursor (Mauszeiger) werden optional laufend angezeigt. Damit führen sie ad hoc Messungen und visuelle Prüfungen rasch durch.

Neu: Kreise und Kreisbögen

In allen Schnitt-Workflows stehen nun auch Kreise und Kreisbögen als Konstruktionselemente zur Verfügung. Das erweitert die Modellierungsmöglichkeiten um Objekte wie Säulen oder kreisförmige Fenster.

Neu: Einfärben nach Scanner-Intensität

Punktwolken können nun auch auf Basis des Intensitätswertes (oder anderer Skalarwerte) eingefärbt werden. Damit wird die Übersicht in komplexen Scans ohne Farbinformation stark verbessert.

Neu: Einfärben nach Punkthöhe

Punktwolken können nun auch auf Basis des Höhenwertes von Einzelpunkten eingefärbt werden. Die thematische Darstellung von Gelände-Scans wird so über einen Klick zugänglich.

Neu: Helligkeits-Einstellung

Es gibt nun die Möglichkeit, die Helligkeit der Punktwolken-Darstellung zu beeinflussen. Damit werden auch besonders dunkel eingefärbte Punktwolken übersichtlich dargestellt.

Neu: Punktwolken-Export

Die aktuell dargestellten Punktdaten können nun in den Formaten "PTS" und "XYZ" exportiert werden. Damit wird es sehr einfach, bereinigte Scans oder Inhalte von Arbeitsbereichen in Folgeprodukten zu verwenden.

Neu: Erstellen von Punktwolken-Rastern

Aus dichten Punktwolken können nun Punktwolken-Raster mit wählbarer Rasterweite abgeleitet werden. Im Zuge der Rasterisierung werden auch Bereinigungs-Lücken im Raster automatisch aufgefüllt. Punktwolken-Raster sind der optimale Ausgangsdatensatz für die Verarbeitung von Geländemodellen.

Verbesserungen für rmDATA 3DWorx in der Version 2020.1.1

  • Allgemein: Die Punktwolken-Karten in der Projekt-Ansicht wurden kompakter gestaltet. Das erhöht die Übersicht im Falle von mehreren Punktwolken in einem Projekt.
  • Allgemein: Der E57-Import wurde um weitere Sonderfälle ergänzt und ist damit noch fehlertoleranter.
  • Allgemein: Es wurden Probleme mit der Punktwolken-Darstellung bei bestimmten Hardware-Konstellationen behoben.
  • BIM: Es wurde ein Problem bei der Änderung der Filter-Breite (Wandstärke) im Wand-Detail Dialog behoben.
  • BIM: Es wurde ein Problem beim Wechsel zwischen verschiedenen Workflows behoben.

Hinweis: rmDATA 3DWorx unterstützt ab der Version 2020.1.1 nur noch das Betriebssystem Windows 10 (ab Version 1809).


Bilder rechts v.o.n.u.:  Punktwolken können nun auch auf Basis des Intensitätswertes (oder anderer Skalarwerte) eingefärbt werden. In allen Schnitt-Workflows stehen nun auch Kreise und Kreisbögen als Konstruktionselemente zur Verfügung und Punktwolken können nun auch auf Basis des Höhenwertes von Einzelpunkten eingefärbt werden.

[Translate to Französisch:] Version: 2019.4.0

(Kopie 53)

[Translate to Französisch:]

Neu: Arbeitsbereiche verschieben/verdrehen

Arbeitsbereiche können nun auch verschoben und verdreht werden. Die korrekte Platzierung der Arbeitsbereiche wird dadurch weiter vereinfacht.

Neu: Vertikale Achsen und Achsen beliebiger Richtung

Zusätzlich zu den bestehenden, horizontalen Bauwerksachsen gibt es nun auch vertikale Achsen sowie Achsen mit beliebiger Richtung. Das erweitert unter anderem die Möglichkeiten von Multischnitten enorm.

Neu: Achsen auf Basis von Ebenen

Achsen können auch auf Basis von in der Punktwolke automatisch gefundenen Ebenen definiert werden. Das ermöglicht unter anderem, dass Achsen exakt an Wänden, am Boden oder an Decken beginnen.

Neu: Benutzerdefiniertes Koordinatensystem

Achsen dienen auch zur Festlegung von Benutzerdefinierten Koordinatensystemen (BKS). Benutzerdefinierte Koordinatensysteme sind nun durchgängig in allen Workflows verwendbar. Dadurch wird z. B. ein horizontaler Schnitt, der exakt 1 m über der Fußboden-Oberkante platziert werden muss, sehr einfach machbar.

Neu: Achsen aus DWG-/DXF-Dateien

3DWorx übernimmt nun auch Achsen aus DWG-/DXF-Dateien. Damit wird es möglich, vorgegebene Achssysteme für Schnitte und als allgemeine Bezugsachsen zu nutzen.

Neu: Achsen beliebig ein-/ausblenden

Achsen können nun beliebig ein- und ausgeblendet werden, was die Übersicht in der Darstellung stark erhöht.

Neu: Eigenschaften über Griffe bearbeiten

Die Eigenschafen von BIM-Wandelementen können nun über Griffe bearbeitet werden (Länge, Breite, Höhe).

Neu: Bearbeiten von Stehern und Balken

3DWorx ermöglicht nun die Modellierung und Bearbeitung von Stehern und Balken. Damit wird das abgeleitete 3D Basis-Modell noch vollständiger.

Verbesserungen für rmDATA 3DWorx in der Version 2019.4.0

  • Allgemein: Das Programm speichert jetzt alle offenen Änderungen in Workflows beim Beenden
  • Registrierung: Ein eventuell gesetzter Arbeitsbereich wird bei der Aktivierung eines Registrierungs-Workflows automatisch de-aktiviert
  • Achsen: Es wurde ein Problem behoben, bei dem das Löschen von Achsen in manchen Fällen zu einer Fehlermeldung geführt hat
  • Allgemein: Durch ein Versions-Update der DWG/DXF-Komponente können auch die neusten DWG- und DXF-Dateien verarbeitet werden
  • Schnitte: Das Punkt-Picking funktioniert nun auch in den gefilterten Schnitt-Ansichten für alle Punkte
  • BIM: Wände, die über zwei Ebenen definiert wurde, erhalten nun in allen Fällen Genauigkeitsangaben
  • BIM: Der IFC-Export teilt Wandstärken nun in 1 cm Schritten auf Materialschichten auf (bisher 10 cm)
  • BIM: Die eingestellten Konstruktions-Parameter (Höhe, Breite) bleiben auch nach dem Wechsel in andere Workflow-Schritte erhalten

Bilder rechts v.o.n.u.: Mit einer festgelegten Achse können in der Punktwolke beliebige Schnitte gelegt und ausgewertet werden. Benutzerdefinierte Koordinatensysteme sind nun durchgängig in allen Workflows verwendbar.
Als Variante legen Sie nun schräge Achsen durch ein Bauwerk. Modellieren und bearbeiten Sie Steher und Balken.

C'est ce que disent nos utilisateurs satisfaits :

rmDATA s'efforce de prendre en compte nos souhaits dans le développement du produit 3DWorx et, si possible, de les mettre en œuvre dans les versions futures. Le résultat est un logiciel pratique et très productif.

Nino Kracher, Osterwalder, Lehmann - Ingenieure und Geometer AG (OLIG) de Thalwil, Suisse

Nous utilisons rmDATA 3DWorx pour créer différentes sections. J'ai ici des possibilités que je n'aurais pas dans d'autres programmes. La manipulation est également si simple que nous avons décidé d'utiliser le logiciel.

Florian Steffen, ÖbVI Joachim Wanjura & Stefan Kaluza, Berlin

Je suis très satisfait de rmDATA 3DWorx. Nous pouvons accroître la précision des évaluations et, dans le même temps, gagner beaucoup de temps et donc économiser des coûts. Nous pouvons désormais traiter les commandes dans ce domaine de manière beaucoup plus professionnelle.

Ferdinand Schlögelhofer de l'office topographique du même nom à Amstetten, Autriche

Ces entreprises font confiance aux rmDATA:

Logo Wiener Netze
Logo Assling Elektrowerk
Logo Bernard Ingenieure
Logo Bilfinger VAM
Logo BEV
Logo Asfinag
Logo Innsbrucker Kommunalbetriebe
Logo Imerys
Logo Assling Elektrowerk

Aktuelles

Aktuelles

Erfahren Sie mehr zu aktuellen Produkten, Veranstaltungen oder zur Firma rmDATA.

Team

Team

Unser Team setzt sich aus Spezialisten unterschiedlicher Fachrichtungen zusammen.

Ausbildungslizenzen

Ausbildungslizenzen

Mit kostenlosen Ausbildungslizenzen wollen wir Geodäten in Ausbildung unterstützen.


rmDATA Kontakt

Nous nous réjouissons de répondre à votre demande. Contactez-nous de cette façon, simplement et directement.
Nach oben
