Mit Version 2026.1 erhält das Revit‑Plugin von Reality3D eine umfassende Erweiterung zur Arbeit mit Stahlträgern. Damit können aus der Punktwolke abgeleitete Stahlträger direkt in Revit eingefügt werden – inklusive automatischer Profilzuordnung und konfigurierbarer Familienverwaltung.
Noch bessere Bearbeitung von Stahlträgern

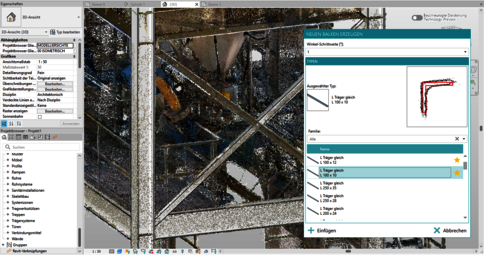

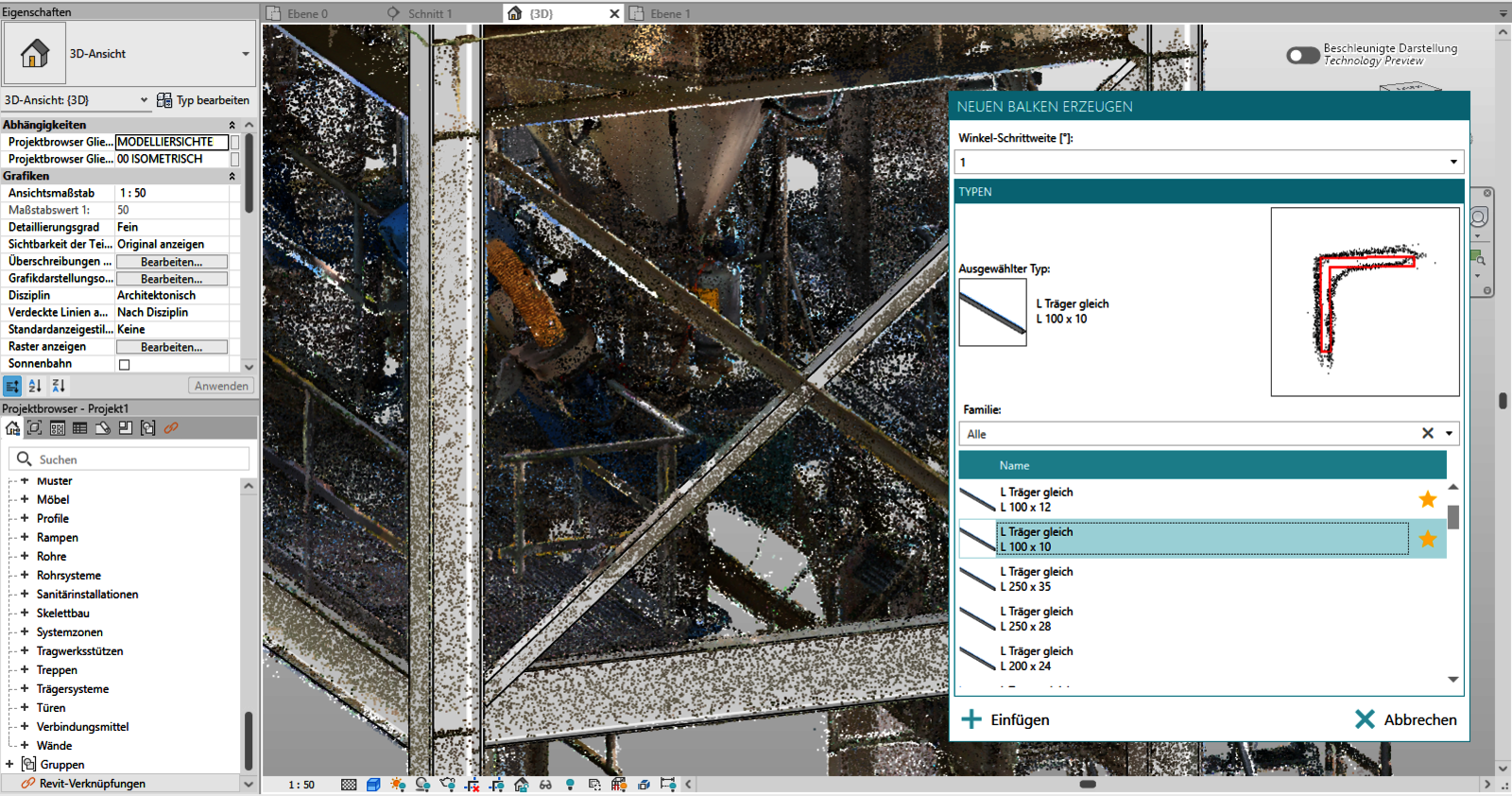

Mit der neuen Funktion klickt der Benutzer den gewünschten Träger direkt in der 3D-Grafik an – analog zur Rohrsuche. Nach der Festlegung des Profils wird der Träger extrahiert und geometrisch zur Punktwolke optimiert. Dies ermöglicht eine durchgängige, BIM‑konforme Modellierung von Stahlkonstruktionen aus dichten Punktwolken.
Neu: Detektion von runden und rechteckigen Lüftungsrohren in Revit

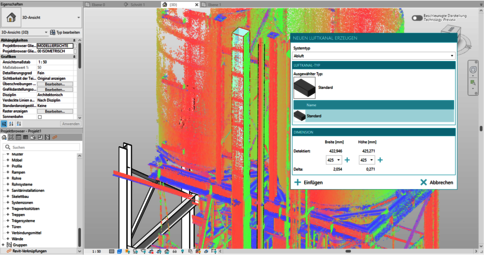

Mit Version 2026.1 erweitert das Revit‑Plugin die Modellierungsmöglichkeiten für gebäudetechnische Anlagen, um runde und rechteckige Lüftungskanäle. Ein neuer Befehl ermöglicht das Einfügen von Lüftungskanälen analog zur bekannten Rohrsuche: Nach der automatischen Detektion der Geometrie werden im Nachselektionsdialog passende Typen aus den Revit-Familien zur Auswahl bereitgestellt.
Neu: Ableitung und Bearbeitung von U‑ und L‑Stahlprofilen aus der Punktwolke

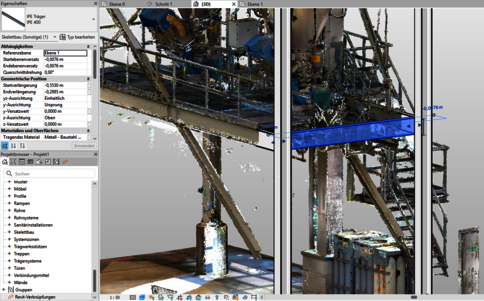

Mit Version 2026.1 wird die automatische Trägererkennung um weitere wichtige Profilgruppen erweitert. Neben den bereits unterstützen H‑ und I‑Profilen können nun auch U‑ und L‑Stahlträger direkt aus der Punktwolke abgeleitet und vollständig modelliert werden. Die neu erkannten Träger lassen sich wie gewohnt bearbeiten, segmentieren und ausrichten und werden als Teil des IFC‑Modells exportiert. Zudem stehen die neuen Profilserien auch im Revit‑Plugin zur Verfügung. Die aus der Punktwolke abgeleiteten Träger können dort eingefügt, passenden Revit‑Familien zugeordnet und als Standard Revit-Objekte weiterverarbeitet werden.
Neu: Raumstempel erstellen, bearbeiten und exportieren
Mit der neuen Version können Anwender erstmals Raumstempel direkt in 3DWorx erstellen, visualisieren, bearbeiten und exportieren. Dazu steht ein neuer Befehl zur Verfügung, über den in der 2D‑Ansicht geschlossene Umrandungen konstruiert und anschließend Raumattribute wie Name, Bodenbelag oder Höhenangaben erfasst werden. Der Flächenwert wird automatisch berechnet und zusammen mit den Attributen als Blockinsert inklusive Polylinie in die DWG geschrieben. Zusätzlich entsteht automatisch eine CSV‑Datei mit allen relevanten Attributen. Damit wird die Ableitung von Rauminformationen aus Punktwolken wesentlich effizienter und die Weitergabe an CAD‑ und Auswertungsprozesse deutlich erleichtert.
Neu: Export von Flächenmessungen inklusive Bezeichnung
Ab Version 2026.1 können nun auch Flächenmessungen komfortabel in eine CSV‑Datei exportiert werden. Damit stehen dieselben Möglichkeiten zur Verfügung, die Anwender bereits vom Export der Punktmessungen kennen – ergänzt um flächenspezifische Informationen. Die erfassten Flächen sind dadurch einfacher für Auswertungen oder als Grundlage für Raumbücher verwendbar.
Verbesserungen für rmDATA Reality3D (3DWorx) in der Version 2026.1
- BIM-Modellierung: Es steht eine neue Funktion zum Auftrennen erkannter Träger zur Verfügung. Damit können durchgehende Träger an definierten Punkten oder Bereichen segmentiert werden – ideal für Stellen mit sichtbaren Stoßverbindungen oder konstruktiven Unterbrechungen.
- BIM-Modellierung: Die Randprofile von segmentierten Balken können nun flexibel bearbeitet werden. Dies ermöglicht eine wesentlich präzisere Modellierung auch in Bereichen, in denen die Punktwolke keine automatischen Geometrien liefert.
- Messen: Die Erfassung von Punktmessungen wurde weiter verbessert: Nutzer können gesetzte Punkte nun direkt mit einem Label versehen, um deren Bedeutung oder Zweck eindeutig zu dokumentieren.
- Messen: Jede Messung wird nun als eigener Schritt geführt und kann einzeln rückgängig gemacht oder wiederhergestellt werden (Undo / Redo).
- u. v. m.
