Deformationsanalyse einer brandgeschädigten Kirche

Das Büro Rumpf Vermessung macht mit Hilfe von rmDATA Reality3D Setzungen und Deformationen an einer brandgeschädigten Kirche in Bochum sichtbar.

Vermessung Rumpf, ansässig in Nordrhein-Westfalen, zählt zu den breit aufgestellten Vermessungsbüros in der Region. Die rund 30 Mitarbeitenden decken das gesamte Spektrum moderner Vermessungsdienstleistungen ab: angefangen von Katasteraufgaben, Absteckungen und Lageplänen über die Begleitung von Bauvorhaben bis hin zu Befliegungen mit Bildflug und LiDAR, sowie Laserscanning mit terrestrischen und mobilen Scannern. Gefragt ist das Büro vor allem bei komplexen und aufwändigen Planungsgrundlagen und Bestandsdokumentationen, welche durch die breite Aufstellung des Teams problemlos möglich sind.

Dokumentation der Brandschäden

Im Jahr 2023 wurde eine Kirche in Bochum durch einen Brand schwer beschädigt. Vermessung Rumpf wurde beauftragt, das Gebäude zu scannen, um die Schäden zu dokumentieren. Diese Punktwolke war die Grundlage, die sich für die weitere Projektbearbeitung als wertvoll erweisen sollte. Rund ein Jahr nach dem Brand führte Alexander Lennartz, Vermessungsingenieur bei Vermessung Rumpf, einen zweiten Laserscan durch, diesmal als wissenschaftliche Grundlagenmessung für seine Bachelorarbeit. Die zentrale Frage darin: Hat sich das Gebäude nach dem Brand gesetzt oder deformiert? Und wenn ja, wo, und in welchem Ausmaß?

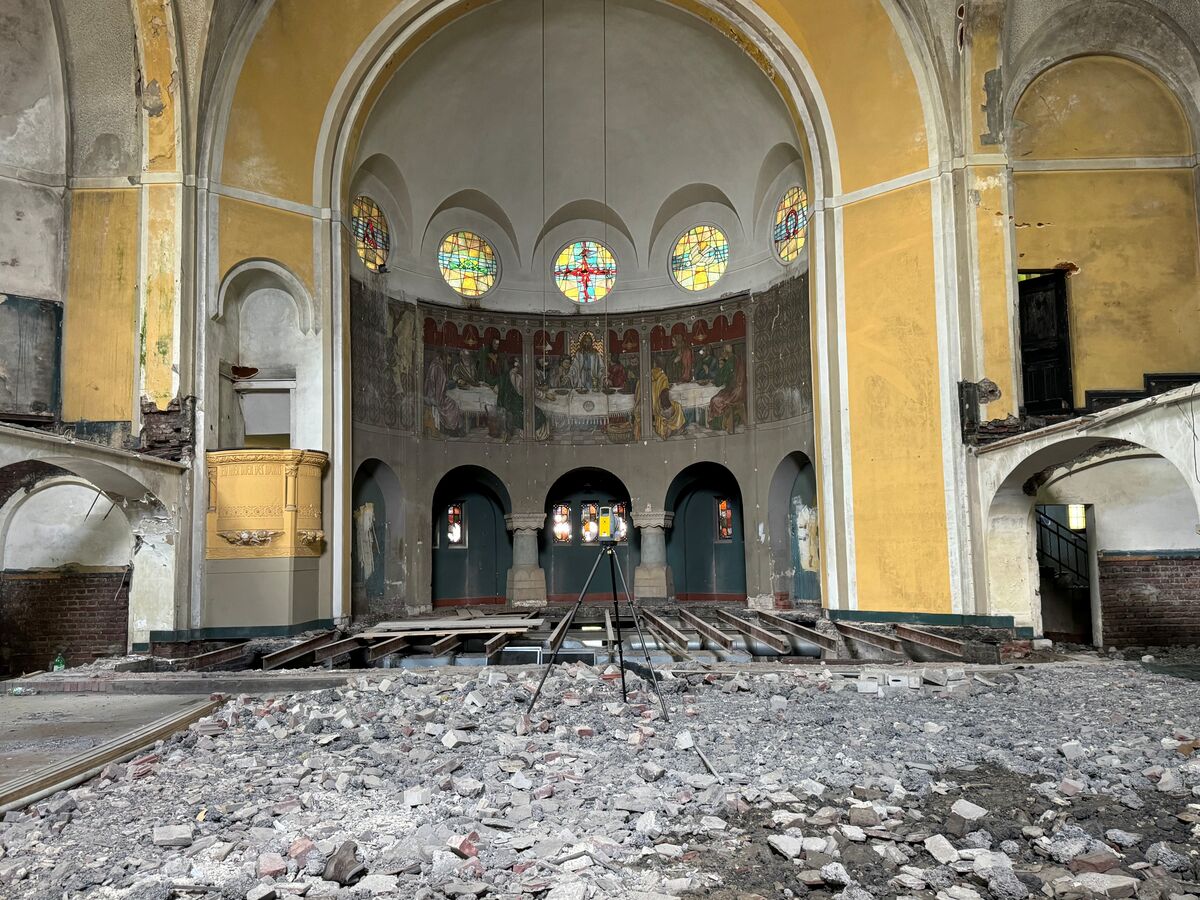

Für die Aufnahmen mit etwa 30 Standpunkten im Innen- und Außenbereich der Kirche kam ein Trimble X7 Scanner zum Einsatz. Über fest eingemessene Referenzpunkte wurden die lokalen Punktwolken beider Scans exakt in dasselbe Koordinatensystem eingefügt – die Voraussetzung für einen präzisen Vergleich. Die Aufnahme der Referenzpunkte und die Durchführung der Referenzscans wurde mit einem Trimble SX10 Tachymeter/TLS Hybrid durchgeführt.

M3C2: Algorithmus für Punktwolkenvergleich

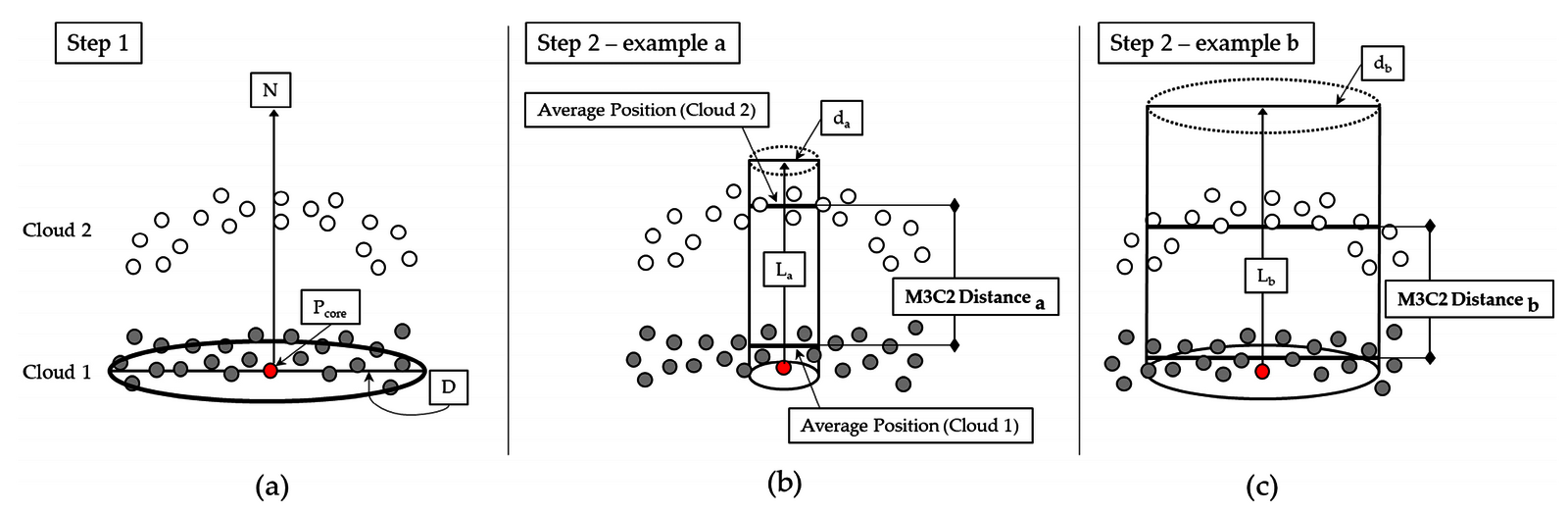

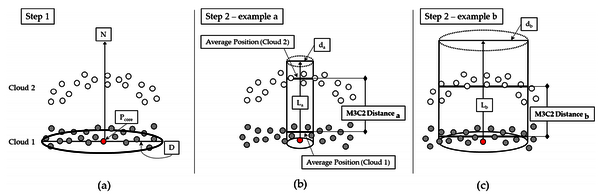

Für die Auswertung nutzte Lennartz die Funktion „Vergleich zweier Punktwolken mit Änderungsdetektion“ in rmDATA Reality3D, die auf dem M3C2-Algorithmus basiert. Der M3C2 (Multiscale Model-to-Model Cloud Comparison) gilt heute als eine der präzisesten Methoden, um Veränderungen zwischen zwei 3D-Punktwolken zu berechnen. Er berücksichtigt die lokale Oberflächenorientierung sowie das Rauschen der Daten und ist besonders für komplexe Geometrien geeignet – ein entscheidender Vorteil bei einem Kirchengewölbe mit geschwungenen Formen und unregelmäßigen Oberflächen.

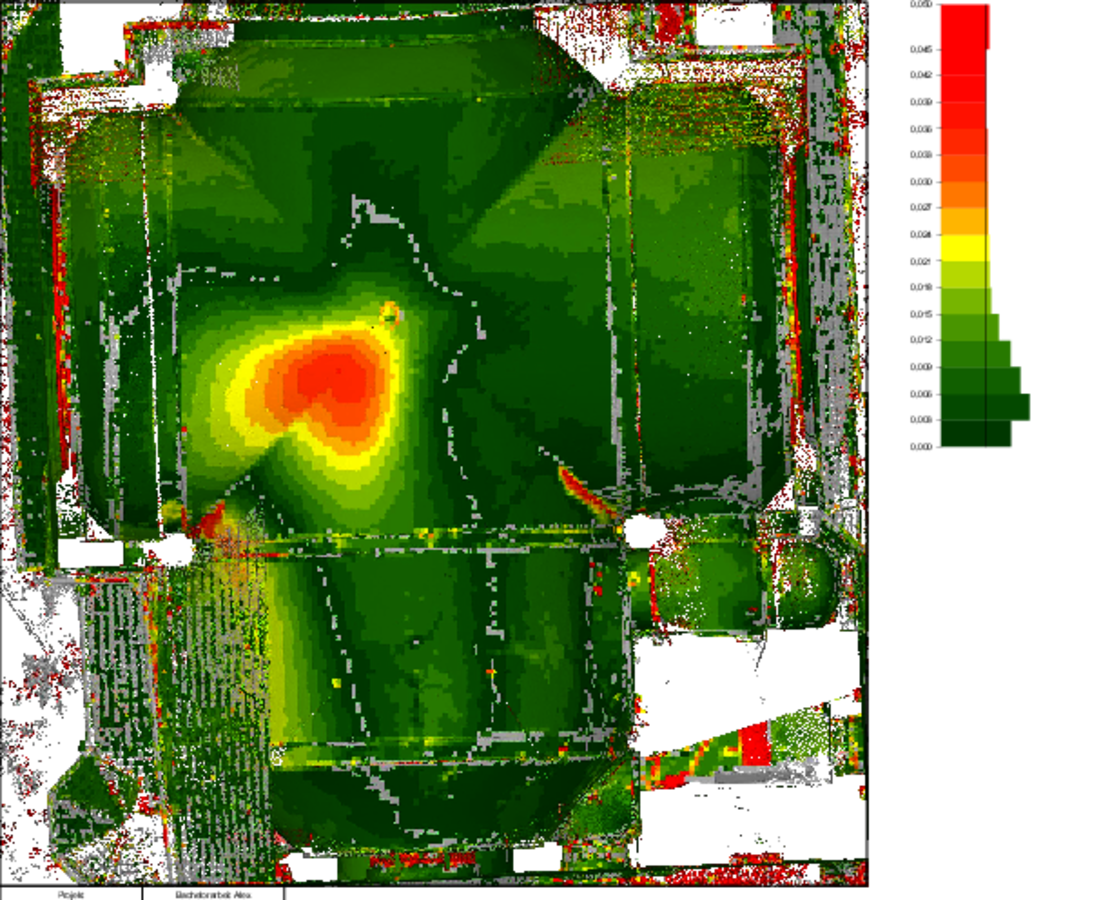

Sowohl an den Außenfassaden als auch an der Decke der Kirche ließen sich Veränderungen klar nachweisen. Das Ergebnis war eine Punktwolke, die eine Setzung der Dachkonstruktion von etwa 4cm zeigte. Die farbcodierte Visualisierung in rmDATA Reality3D machte die Deformationen auf einen Blick sichtbar und erlaubte eine präzise räumliche Zuordnung der betroffenen Bereiche, auch dort, wo die Dachkonstruktion durch Kurven und Wölbungen besonders anspruchsvoll war. Alexander Lennartz war mit der Bedienung und den Ergebnissen aus rmDATA Reality3D sehr zufrieden: „Die Software ist selbsterklärend und leicht zu erlernen. Es hat alles gut funktioniert.“

Ein Alleinstellungsmerkmal in der Region

Das Projekt ist beispielgebend für den Anspruch von Vermessung Rumpf: Durch die Kombination moderner Hardware mit leistungsfähiger Auswerte-Software erschließt das Büro Aufgabenfelder, die mit klassischer Vermessung nicht oder nur mit großem Zeitaufwand wären. Flächendeckende Deformationsanalysen, präzise Punktwolkenvergleiche, aussagekräftige 3D-Visualisierungen – das sind Leistungen, die in der Region nicht viele Büros anbieten können. „Durch dieses Projekt haben wir uns im Umkreis bekannt gemacht und uns mit unseren 30 Mitarbeitenden ein Alleinstellungsmerkmal erarbeitet“, ist der Vermessungsingenieur überzeugt.

Für Vermessung Rumpf ist rmDATA Reality3D damit nicht nur ein Werkzeug für Einzelprojekte, sondern ein strategischer Baustein – für Qualität, Effizienz und eine Expertise in 3D, die das Büro klar vom Wettbewerb unterscheidet.

Das Vermessungsbüro Rumpf aus Hückelhoven in NRW ist in zweiter Generation öffentlich bestellter Vermessungsingenieur und verfügt über eine jahrzehntelange Erfahrung. Modernste Technik für Vermessung sowie die Fachkenntnis zu allen Grundstücks- und Vermögensfragen integriert das Team in seine Arbeit mit den Kunden aus ganz Nordrhein-Westfalen.
